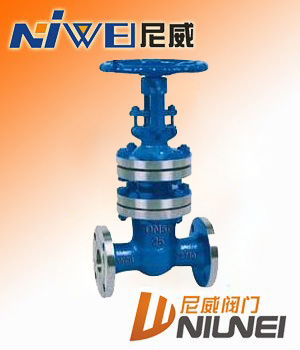

WZ41H波纹管闸阀
波纹管闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。纹管截止阀只适用于全开和全关，不允许作调节和节流。本类阀门在管道中一般应当水平安装。
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。
波纹管闸阀的缺点如下：
流体阻力大，开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
调节性能较差。
波纹管闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料波纹管闸阀和波纹管密封截止阀。
| 序号 |
名称 |
材质 |
| WCB |
WC6 |
WC9 |
CF8 |
CF3M |
| 1 |
阀体 |
WCB+507Mo |
WC6+STL |
WC9+STL |
CF8 |
CF3M |
| 2 |
阀板 |
WCB+STL |
WC6+STL |
WC9+STL |
CF8 |
CF3M |
| 3 |
阀杆 |
1Cr13 |
20CrMoV |
25CrMo2V |
1Cr18Ni9Ti |
00Cr14Ni12Mo2Ti |
| 4 |
波纹管组件 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
OCr18Ni9 |
00Cr14Ni12Mo2Ti |
| 5 |
支架 |
WCB |
WC6 |
WC9 |
CF8 |
CF3M |
| 6 |
垫片 |
316夹柔性石墨 |
| 7 |
阀盖 |
WCB |
WC6 |
WC9 |
CF8 |
CF3M |
| 8 |
六角螺母 |
45# |
35CrMo-A |
1Cr17Ni12 |
1Cr17Ni12Mo2Ti |
| 9 |
双头螺栓 |
35CrMoV |
42CrMoV |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 10 |
填料 |
柔性石墨/碳素纤维+304钢丝 |
| 11 |
填料压盖 |
WCB |
CF8 |
CF3M |
| 12 |
阀杆螺母 |
QAL9-4 |
| 13 |
手轮 |
WCB QT400-17 |
WZ41H波纹管闸阀优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
波纹管闸阀的缺点如下：
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
波纹管闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
WZ41H波纹管闸阀注意事项
手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
波纹管闸阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
波纹管闸阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
波纹管闸阀分为三类：直通式、直角式及直流式斜截止阀。
波纹管闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
WZ41H波纹管闸阀施工、安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
