   隔膜阀 : G41J衬胶隔膜阀

点击放大

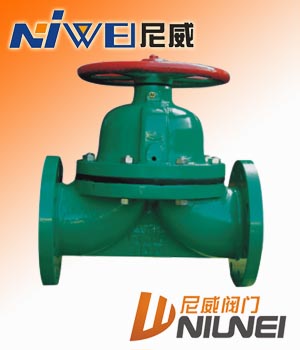

产品型号: G41J衬胶隔膜阀
产品特点: 隔膜阀是一种特殊形式的具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔隔开以达到截断管内介质之目的。
  G41J衬胶隔膜阀的详细资料:



G41J衬胶隔膜阀

                              G41J衬胶隔膜阀

 隔膜阀是一种特殊形式的具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔隔开以达到截断管内介质之目的。
基本结构

1、复合隔膜将阀体下部腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆,阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。

2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂,应视工况,介质特性进行定期更换。

3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”

衬胶隔膜阀设计规范

遵循GB/T 12239,BS 5156标准

衬胶隔膜阀驱动方式

手动衬胶隔膜阀、气动衬胶隔膜阀(常开或常闭)、电动 衬胶隔膜阀



衬胶隔膜阀主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 隔膜 FEP(F46)/CR(氯丁橡胶)PFA(可溶F4)/FPDM(乙丙橡胶)
5 支架 PTFE(F4) CF8 CF8
6 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手轮 WCB WCB WCB
衬胶隔膜阀主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14
20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14
25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14
32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18
40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18
50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18
65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18
80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18
100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18
125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18
150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23
200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23
250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23
300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23

尼威隔膜阀相关产品:

 G41F-10S塑料隔膜阀  EG6B41J常闭式英标气动隔膜阀  EG6K41J常开式气动衬胶隔膜阀
 G6B41J常闭式气动衬胶隔膜阀  G6k41J常开式气动衬胶隔膜阀  EG41J英标隔膜阀
 G46J直通式衬胶隔膜阀  G45F46衬氟直流式隔膜阀  G941J电动衬胶隔膜阀
 G41F4衬氟隔膜阀  G41F46衬氟隔膜阀  G41J衬胶隔膜阀





 相关同类产品:
  G41F46衬氟隔膜阀 G41F4衬氟隔膜阀 G941J电动衬胶隔膜阀 G45F46衬氟直流式隔膜阀 J41F46衬氟截止阀 J41F4衬氟截止阀 J44F46衬氟角式截止阀 CARX系列复合式快速排气阀 ARVX微量排气阀 G46J直通式衬胶隔膜阀 U41H法兰式柱塞阀 U11H内螺纹柱塞阀 UJ41H柱塞截止阀 U44H角式柱塞阀 A27H弹簧微启式外螺纹安全阀 A28H/带手柄弹簧全启式安全阀 X43W不锈钢二通旋塞阀 X44W三通铸铁旋塞阀 X44W三通全铜旋塞阀 X13W二通内螺纹全铜旋塞阀
