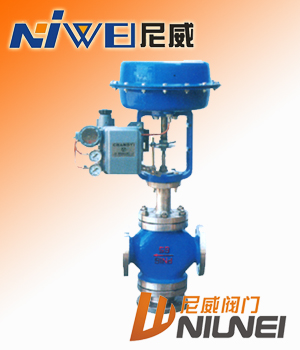

ZJHQ、ZJHX气动薄膜三通调节阀
ZJHX（Q）气动三通调节阀有合流调节阀和分流调节阀两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。
|
ZJHQ、ZJHX气动薄膜三通调节阀概述
ZJHQ、ZJHX气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
气动薄膜三通调节阀主要零件材料及推荐使用温度范围
|
零件名称
|
材料
|
温度范围
|
|
阀 体
上下阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
阀芯、阀座、阀杆
|
1Cr18Ni9
|
-250～550℃
|
|
密封垫
|
橡胶石棉板
|
|
|
不锈钢缠绕垫
|
|
|
填料
|
聚四氟乙烯
|
|
|
上下膜盖
|
A3钢板
|
|
|
膜片
|
35CrMoA
|
|
|
35、A3
|
|
|
支架、顶盘
|
HT200
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
波纺薄膜
|
5806胶夹480D尼龙66网眼布
|
气动薄膜三通调节阀主要技术参数和性能指标
1、调节机构主要技术参数
|
阀座直径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数kv
|
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
25
|
32
|
40
|
50
|
65
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
|
公称压力MPa
|
1.6 4.0 6.4
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直线
|
|
介质温度℃
|
-20～200、-40～+250(常温型)、-40～315（中温型）
|
|
法兰尺寸
|
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
|
|
法兰型式
|
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
|
|
阀体材质
|
HT200,ZG230-450、ZG1Cr18Ni9
|
|
阀芯材质
|
1Cr18Ni9
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
|
可调比
|
30:1
|
|
气源接头
|
M16×1.5
|
2、气动薄膜三通调节阀执行机构主要技术参数
|
型 号
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面积cm2
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
16.25
|
40
|
60
|
1000
|
|
弹簧范围KPa
|
20～100；40～200、20～60、60～100、80～240
|
3、气动薄膜三通调节阀性能指标
|
项目
|
不带定位器
|
带定位器
|
|
基本误差％
|
±6
|
±1.5
|
|
回差％
|
5
|
1.5
|
|
死区％
|
4
|
0.6
|
|
始终点偏差％
|
气关
|
始点
|
±2.5
|
±1.5
|
|
终点
|
±6.0
|
|
气开
|
始点
|
±6.0
|
|
终点
|
±2.5
|
|
额定行程偏差％
|
±2.5
|
|
允许泄漏量L/h
|
10-3×阀额定容量
|
注：一般均应带定位器
4、气动薄膜三通调节阀允许压差
|
供气压力
|
弹簧压力
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14MPa
|
20-100
|
1220
|
750
|
500
|
300
|
300
|
200
|
120
|
120
|
80
|
50
|
50
|
25
|
可配附件：定位器 手轮机构 空气过滤减压器等。

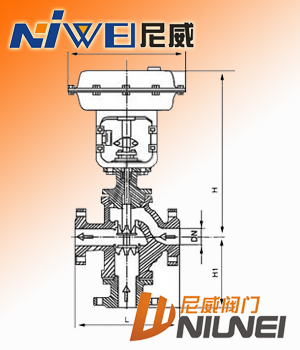

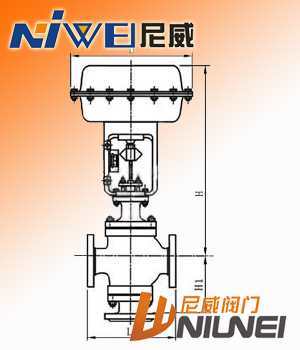

ZJHQ气动薄膜三通调节阀(合流) ZJHX气动薄膜三通调节阀(分流)
|
公通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
635
|
720
|
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
660
|
740
|
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
770
|
|
H1(mm)
|
PN1.6MPa
|
140
|
150
|
160
|
180
|
200
|
220
|
220
|
256
|
278
|
322
|
540
|
612
|
|
PN4.0MPa
|
150
|
160
|
170
|
190
|
220
|
232
|
256
|
295
|
313
|
372
|
540
|
612
|
|
PN6.4MPa
|
160
|
170
|
180
|
200
|
220
|
242
|
266
|
300
|
318
|
382
|
540
|
612
|
|
H(mm)
|
普通型
|
435
|
441
|
465
|
480
|
584
|
585
|
575
|
762
|
772
|
792
|
1203
|
1234
|
|
散热片型
|
565
|
571
|
595
|
610
|
631
|
748
|
738
|
961
|
971
|
989
|
1525
|
1554
|
|
D(mm)
|
285
|
360
|
470
|
|
重量(KG)
|
72
|
75
|
81
|
88
|
135
|
158
|
190
|
262
|
322
|
450
|
550
|
600
|
注：公称通径小于80的分流阀采用同口径的合流阀代替
|
气动薄膜三通调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
