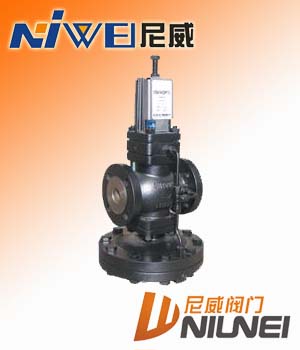

   减压阀 : 25P高性能蒸汽减压阀

点击放大
产品型号: 25P
产品特点: 蒸汽减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
  25P高性能蒸汽减压阀的详细资料:

25P蒸汽减压阀
 蒸汽减压阀



25P蒸汽减压阀结构特点和用处

  DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
  本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。




25P蒸汽减压阀性能指标

蒸汽减压阀1

灰色区域:示意该产品禁用。
A-D-E:螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。

注意:该系列产品的压力调节范围是0.2-1.7barg。



25P蒸汽减压阀主要技术参数

公称压力
         PN25
PMA最高允许压力
         25bar g @ 120℃
TMA最高允许温度
         232℃
TMI最低允许温度
         -10℃
PMO最大工作压力*
         17bar g
TMO最大工作温度
DP17       232℃
DP17G      120℃
TMIO最低工作温度
          0℃
出口压力范围(barg)
          0.2-1.7
最高冷态测试压力
         38bar g

25P蒸汽减压阀主要零件材料:

零件名称
        零件材料
阀体 阀盖
        WCB
阀座
        2Cr13
阀瓣
        2Cr13
阀杆
        2Cr13
膜片
        316
调节弹簧
        60Si2Mn
主阀弹簧
        50CrVA

25P蒸汽减压阀流量系数(Cv)

DN
15
20
25
32
40
50
65
80
100
125
150
Cv
2.8
5.5
8.1
12.0
17.0
28.0
45.5
60.1
93.3
146
186


25P蒸汽减压阀连接尺寸:

蒸汽减压阀

DN
L
H1
H
D
15
147
221
133
185
20
154
224
136
185
25
160
235
145
207
32
180
236
156
207
40
200
238
176
255
50
230
246
183
255
65
250
295
200
320
80
310
323
230
350
100
350
340
263
380
125
400
359
306
455
150
450
375
330
500
