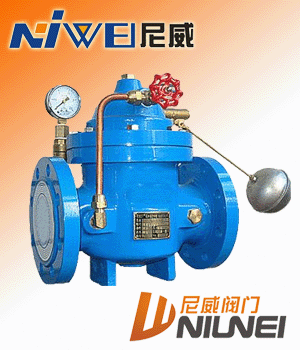

   水力控制阀 : 100X遥控浮球阀

点击放大
产品型号: 100X遥控浮球阀
产品特点: 100X遥控浮球阀.遥控浮球阀.浮球阀
  100X遥控浮球阀的详细资料:

100X遥控浮球阀

100X遥控浮球阀结构特点和用途

       100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。
       本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。
       本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

压力等级:PN10﹑PN16﹑PN25
隔膜式:DN20~450
活塞式:DN350~800



100X遥控浮球阀工作原理

  当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
  当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

100X遥控浮球阀主要技术参数

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-80
1.6
2.4
1.76
2.5
3.75
2.75

100X遥控浮球阀主要零件材料

零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
浮球阀
100X遥控浮球阀部件列表:
1、球阀2、产阀3、针阀4、浮球阀

100X遥控浮球阀
连接尺寸

公称通径
    尺    寸(mm)
    DN(mm)
  L
    A1
    A
    H1
    H
    F
    20
    150
    130
    325
    179
    212
    116
    25
    160
    130
    325
    179
    212
    116
    32
    180
    130
    325
    179
    212
    116
    40
    200
    140
    335
    210
    265
    168
    50
    203
    140
    335
    210
    265
    168
    65
    215
    140
    335
    215
    310
    180
    80
    241
    145
    345
    245
    350
    210
    100
    270
    155
    365
    305
    460
    284
    125
    300
    165
    385
    365
    520
    310
    150
    330
    180
    410
    415
    570
    370
    200
    400
    205
    465
    510
    840
    463
    250
   480
    225
    505
    560
    890
    525
    300
    550
    245
    545
    658
    1030
    625
    350
    622
    275
    595
    696
    1090
    705
    400
    685
    285
    625
    735
    1150
    778
    450
    750
    285
    625
    735
    1150
    778
    500
    811
    410
    780
    750
    1110
    690
    600
    935
    456
    888
    850
    1286
    785



100X遥控浮球阀安装示意图
遥控浮球阀
