   将军阀 : 手动双关双断阀

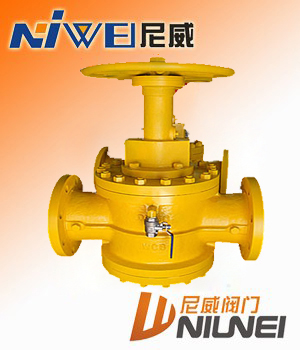

点击放大
产品型号: XZ43X
产品特点: 产品名称: 手动双关双断阀 产品型号: XZ43X 产品特点: 双关双断阀适用于:航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上,作为截断介质的理想装置。
  手动双关双断阀的详细资料:
XZ43X手动双关双断阀

XZ43X手动双关双断阀用途:双关双断阀适用于:航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上,作为截断介质的理想装置。

XZ43X手动双关双断阀的基本结构主要由以下两部分

1. 阀体

阀体的主要零部件有阀体、阀芯、阀瓣(嵌主密封圈)、端盖、底盘、填料等。阀芯与阀瓣是阀体部分的核心。阀芯通过上、下耳轴固定于阀体内,中间为流道口,两侧为斜楔面,在该楔面上铣有燕尾导轨同左右两片阀瓣相连。阀瓣是主密封件,阀瓣的表面为圆柱面,可达到B级硬密封精度,在该圆柱面上铣有一圈沟槽,采用模压硫化的方法在其中永久嵌有主密封圈(氟化橡胶或丁腈橡胶等),当阀门关闭时可形成硬软密封。

2.操纵器
操纵器的主要由指示标记牌,手轮,主轴,轴套,球头销,支架等组成,固定在端盖上,通过连接销与阀芯杆相连。操纵器部分是动作的执行机构,当阀门由开启→关闭时,按顺时针转动手轮,阀芯先作90°旋转运动,带动阀瓣转到阀体流道口位置,然后阀芯作向下直线移动,驱动阀瓣径向扩张,向阀体内壁贴近,直到软密封被压入凹槽,使阀瓣表面与阀体内壁接触,完成关闭过程。
当阀门由于关闭→开启时,按逆时针转动手轮,阀芯先作向上直线移动,到一定位置后作90°旋转运动使阀门处于导通状态。
