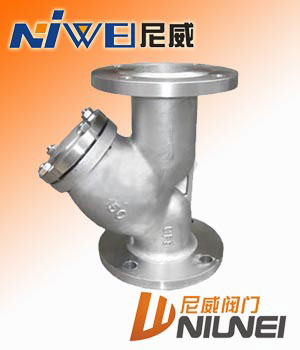

   过滤器 : GL41HY型过滤器

点击放大
产品型号: GL41H
产品特点: 产品型号: GL41HY型过滤器 产品特点: GL41HY型过滤器概述:   Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。
  GL41HY型过滤器的详细资料:

GL41HY型过滤器

 Y型过滤器

GL41HY型过滤器概述:







    Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2 。















GL41HY型过滤器工作原理:







   该产品安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。















Y型过滤器零件材料:







壳体材质 碳钢WCB、 黄铜B62 不锈钢304、316、316L
滤框滤网材质 不锈钢304、316、316L
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别 BS5501: IIA、IIB、IIC
环境温度(℃) -30~380 -80~450
公称压力(MPa) 1.6-4.0
过滤精度(目/in) 10~300









GL41HY型过滤器连接尺寸:









通径DN L D D1 H B f n-φ
15 150 95 65 70 14 2 4-φ14
20 150 105 75  70  14 2 4-φ14
25 160 115 85 80 14 2 4-φ14
32 180 135 100  90  16 3 4-φ18
40 200 145 110 100 16 3 4-φ18
50 220 160 125  130  16 3 4-φ18
65  250  180 145 165 18 3 4-φ18
80 280 195 160 195 20 3 8-φ18
100 320 215 180  230  20 3 8-φ18
125 360 245 210  300  22 3 8-φ18
150 430 280 240  335  24 3 8-φ23
200 505 335 295  420  26 3 12-φ23
250 550 405 355   512  30 3 12-φ25
300 680 460 410  580 30 4 12-φ25
350 700 520 470   640  34 4 16-φ25
400 790  580 525   700  36 4 16-φ30
450 850 640 585  790 44 4 20-φ30
