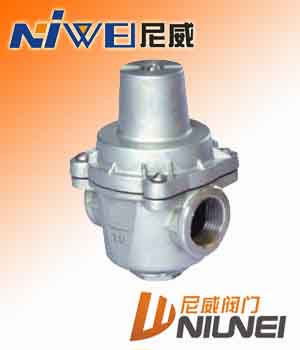

   减压阀 : YZ11X不锈钢支管式减压阀

点击放大
产品型号: YZ11X
产品特点: 本厂生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。
  YZ11X不锈钢支管式减压阀的详细资料:

YZ11X不锈钢支管式减压阀



支管减压阀 用途

本公司生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。



支管减压阀特点

霜冻损坏,在寒冷地区应注意保温。

1.       水流方向装错,减压阀变成止回阀,出口压力为0

2.       弹簧拧得太紧,无法关闭,减压阀将直通P2=P1

3.       旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。



支管减压阀工作原理

出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。



支管减压阀结构

采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。 耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。 出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是P18%)。 极佳的水力特性,压力损失小,减压比可达成101以上。 可满足多种减压要求,特别适用于支管减压系统。



支管减压阀主要技术参数

类型

型号

公称压力
PN
MPa

公称通径
DN
MPa

连接形式

阀体材料

出口压力(MPa

工作

支管减压阀

YZ11X-16T
YZ11X-25T

1.62.5

15~50

内螺纹

青钢

0.05~0.6(可调)

80

YZ11X-16P
YZ11X-25P

不锈钢



支管减压阀主要尺寸

公称通径DNMPa

尺寸(MM

重量(Kg

MM

in

A

B

C

φG

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65
