   减压阀 : YG43H/Y高灵敏度蒸汽减压阀

点击放大

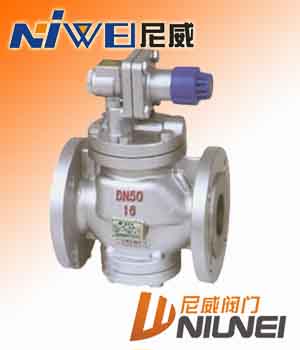

产品型号: YG43H
产品特点: 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
  YG43H/Y高灵敏度蒸汽减压阀的详细资料:

YG43H/Y高灵敏度蒸汽减压阀

高灵敏度蒸汽减压阀结构特点和用处
       本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
       本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
     1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
     2、改善了流线分布,降低了噪声。
     3、改进了密封面结构,延长了密封面寿命。
    本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。


高灵敏度蒸汽减压阀主要技术参数和性能指标
公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
最高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.04-0.6 0.04-1.0
压力特性偏差(Mpa)△Pp2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.05 0.07
渗漏量 GB12245-1989

高灵敏度蒸汽减压阀零件材料

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀瓣 2Cr13
缸套 活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座 导阀瓣 2Cr13
主阀弹簧 50CrVA
导调主弹簧 50CrVA
调节弹簧 60Si2Mn

高灵敏度蒸汽减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80
Cv 1 2.5 4 6.5 9 16 25 36

高灵敏度蒸汽减压阀连接尺寸
公称通径
DN
外 形 尺 寸 连 接 尺 寸
L H H1 PN 1.0MPa PN 1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 414 45 12 95 65 414 45 14
20 140 160 65 105 75 414 55 14 105 75 414 55 14
25 150 168 68 115 85 414 65 14 115 85 414 65 14
32 180 185 75 135 100 418 78 16 135 100 418 78 16
40 180 185 78 145 110 418 85 16 145 110 418 85 16
50 200 193 88 160 125 418 100 16 160 125 418 100 16
65 230 208 98 180 145 418 120 18 180 145 418 120 18
80 260 228 117 195 160 418 135 18 195 160 818 135 20







尼威减压阀相关产品:

Y44H波纹管减压阀  Y13H内螺纹蒸汽减压阀  YG13H/Y内螺纹高灵敏度蒸汽减压阀
YG43H/Y高灵敏度蒸汽减压阀  Y43X固定比例式减压阀  YZ11X不锈钢支管式减压阀
YB43X固定比例式减压阀  200P减压阀  Y42X可调式弹簧减压阀
ZZYP自力式压力减压阀  Y45H/Y杠杆式蒸汽减压阀  YZ11X支管式减压阀
Y43H/Y型先导活塞式蒸汽减压阀  YK43F气体减压阀  25P高性能蒸汽减压阀(螺纹减压阀)
25P高性能蒸汽减压阀



 相关同类产品:
  CS11H内螺纹自由浮球式蒸汽疏水阀 CS14F/H CS44F/H液体膨胀式疏水阀 CS17H内螺纹双金属片式疏水阀 CS19H/W热动力圆盘式蒸汽疏水阀 Y13H内螺纹蒸汽减压阀 STB可调恒温式疏水阀 STC可调恒温式疏水阀 BQ641F气动保温球阀 QY347F不锈钢氧气球阀 PBQ340F双偏心半球阀 DYQ340H上装式球阀 Q647F气动固定球阀 Q11F三片式内螺纹球阀 Q61F三片式对焊球阀 Q911F电动内螺纹球阀 Q941F不锈钢电动球阀 Q946F电动四通球阀 Q971F电动对夹式球阀 DQ41F低温球阀 Q41F-10S法兰塑料球阀
