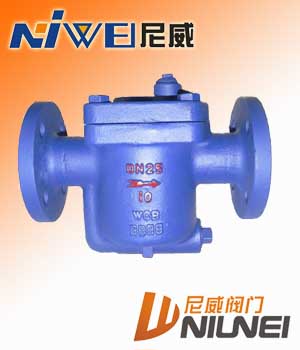

CS15H CS45H倒吊桶式疏水阀

自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。 　　当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。 倒吊桶式疏水阀性能规范 Chief Property And Specification   公称压力 PN(MPa) Nominal Pressure 试验压力 PS(MPa) Text Pressure 最高工作压力DMO (MPa)Max Works Pressure 最高工作温度TMO(℃）Max Works Temperature 适用介质 Suitable Medium 漏汽率 Leakage Rate 最高背压率（%） Max Stress Rate 1.6 2.4 1.6 220 蒸汽Steam、凝结水 ≤0.5 85

倒吊桶式疏水阀主要外形尺寸与连接尺寸 Main external and connecting dinensions  型号 Type 公称通径 L H H1 型号 Type 公称通径 L H D D1 D2 b f Z-φd CS15H- 16   25 C 40     15 155 142 80 CS45H- 16   25 C 40   15 210 142 95 65 45 14 2 4-φ14 20 155 142 80 20 210 142 105 75 55 14 2 4-φ14 25 155 142 80 25 230 142 115 85 65 14 2 4-φ14 32 180 200 105 32 270 200 135 100 78 16 2 4-φ18 40 180 200 105 40 270 200 145 110 85 16 3 4-φ18 50 180 200 105 50 270 200 160 125 100 16 3 4-φ18 尼威疏水阀相关产品: STC可调恒温式疏水阀 STB可调恒温式疏水阀 CS19H/W热动力圆盘式蒸汽疏水阀 CS17H内螺纹双金属片式疏水阀 CS14F/H CS44F/H液体膨胀式疏水阀 CS11H内螺纹自由浮球式蒸汽疏水阀 SFT14、SFT44、SUNA杠杆浮球式蒸汽疏水阀 CS49H圆盘式蒸汽疏水阀 CS46H型膜盒式蒸汽疏水阀 CS41H-3NL立式自由浮球式疏水阀 ER116倒置桶式蒸汽疏水阀 CS41H型自由浮球式疏水阀 Y型式/热动力式蒸汽疏水阀 CS47H双金属片蒸汽疏水阀 CS15H CS45H自由半浮球式蒸汽疏水阀 UFS汽水分离器
