   疏水阀 : CS41H型自由浮球式疏水阀

点击放大

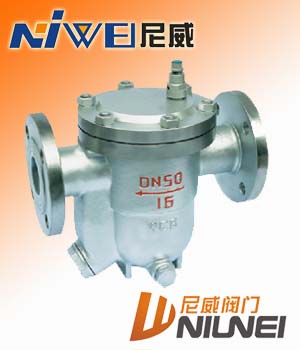

产品型号: CS41H型自由浮球式疏水阀
产品特点: 自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,
  CS41H型自由浮球式疏水阀的详细资料:

CS41H型自由浮球式疏水阀



CS41H自由浮球式疏水阀

  自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,YQ疏水阀内部带有Y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。

  设备刚启动工作时,管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。自由浮球式疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。最小工作压力0.01Mpa,从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响,连续排水。能排饱和温度凝结水,最小过冷度为0℃,加热设备里不存水,能使加热设备达到最佳换热效率。背压率大于85%,是生产工艺加热设备最理想的疏水阀之一。

    自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。自由浮球式蒸汽疏水阀的独特优点:是选用内置排空气阀,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃ ,能使加热设备达到最佳工作效率;它的最低工作压力 0.01Mpa ,最大背压率 ≤85% 。

自由浮球式蒸汽疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀。

自由浮球式疏水阀规格及技术参数 :

公称通径( DN ): 15-150 ;

公称压力( PN ): 1.6-4.0Mpa ;

最高工作压力 (PMO) : 0.2-1.6 Mpa ;

最高工作温度 (TMO) : 350 ℃;

工作介质:蒸汽凝结水;

无负荷漏气率小于 3% ;过冷度 0.5%

最高工作压力

自由浮球式疏水阀工作原理 :

     自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

自由浮球式疏水阀排水量表:

型号

通径 (mm)

最高工作压力

不同压差 (△P)下的排水量(Kg/h)

0.5

0.2

0.4

0.6

0.8

1.0

1.2

1.6

2.0

2.5

3.0

3.5

4.0

  CS11H-16
  CS11H-16C
  CS41H-16

15
20
25

0.4

310

500

620





















0.8

260

390

500

550

580

















1.2

300

340

370

400

430

460

490













1.6

260

290

320

350

380

410

440

470











  CS11H-16
  CS41H-16
  CS11H-16C
  CS41H-16C
  CS41H-25
  CS41H-40

15
20
25

0.4

490

750

980





















0.8

430

650

760

820

890

















1.2

400

510

570

620

700

760

820













1.6



390

450

510

570

620

700

760











2.5







280

340

380

440

500

560

620







4.0













290

330

380

430

480

520

560

  CS41H-16
  CS41H-16C
  CS41H-25
  CS41H-40

25
32
40
50

0.4

1850

2500

2980





















0.8

1250

1900

2100

2450

2750

















1.2

900

1450

1650

1900

2100

2250

2400













1.6



1200

1560

1450

1450

1650

1750

2100











2.5







700

850

950

1050

1200

1350

1650







4.0











700

750

800

860

920

980

1050

1150

  CS41H-16
  CS41H-16C
  CS41H-25
  CS41H-40

40

50

0.4

2800

4250

5800





















0.8

1800

2980

3650

4250

4750

















1.2



2500

3000

3450

3900

4100

4500













1.6



2150

2650

3000

3300

3600

3950

4100











2.5









2100

2650

3000

3300

3650

3900







4.0











1000

1350

1650

1950

2250

2500

2750

3000

  CS41H-16
  CS41H-16C
  CS41H-25
  CS41H-40

50
65
80
100

150

0.4

5000

8500

11500





















0.8

4200

6200

7800

8900

9500

















1.2

2200

3600

4700

5500

6200

6800

7600













1.6



3600

4400

5000

5400

5900

6100

6800











2.5







3200

3600

3900

4200

4700

5100

5400







4.0











2850

3000

3250

3700

3950

4050

4400

5000
