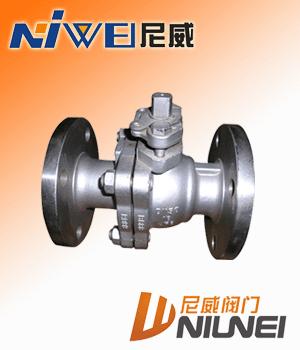

Q41F不锈钢球阀
不锈钢球阀产品特征:
球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质
球阀适用温度：-196～350℃
球阀驱动方式：手动、气动、电动、液动等
球阀公称通径：DN15～250mm 1/2＂～10＂
球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
不锈钢球阀结构特点
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
不锈钢球阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
不锈钢球阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
不锈钢球阀执行标准
1、 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
不锈钢球阀性能规范
|
公称通径mm
|
DN15-DN300
|
|
材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀 体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球 体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀 杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填 料
|
聚四氟乙烯 柔性石墨
|
|
适用工况
|
适用介质
|
蒸汽、水、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃ - 300℃
|
|
执行器
|
型 号
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
|
气源压力
|
0.4-0.7MPa
|
|
试验压力
（Mpa）
|
公称压力（Mpa）
|
压力级（class）
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
气密试验
|
0.5～0.7
|
不锈钢球阀安装尺寸表
|
公称通径
DN(mm)
|
尺 寸(mm)
|
执 行 器 型 号
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求
|
|
15
|
130
|
95
|
65
|
14
|
4-14
|
130
|
95
|
65
|
16
|
4-14
|
130
|
130
|
65
|
16
|
4-14
|
|
20
|
140
|
105
|
75
|
14
|
4-14
|
140
|
105
|
75
|
16
|
4-14
|
140
|
150
|
75
|
16
|
4-14
|
|
25
|
150
|
115
|
85
|
14
|
4-14
|
150
|
115
|
85
|
16
|
4-14
|
150
|
160
|
85
|
16
|
4-14
|
|
32
|
165
|
135
|
100
|
16
|
4-18
|
165
|
135
|
100
|
18
|
4-18
|
180
|
180
|
100
|
18
|
4-18
|
|
40
|
180
|
145
|
110
|
16
|
4-18
|
180
|
145
|
110
|
18
|
4-18
|
200
|
200
|
110
|
18
|
4-18
|
|
50
|
200
|
160
|
125
|
16
|
4-18
|
200
|
160
|
125
|
20
|
4-18
|
220
|
230
|
125
|
20
|
4-18
|
|
65
|
220
|
180
|
145
|
18
|
4-18
|
220
|
180
|
145
|
22
|
8-18
|
250
|
290
|
145
|
22
|
8-18
|
|
80
|
250
|
195
|
160
|
20
|
8-18
|
250
|
195
|
160
|
22
|
8-18
|
280
|
310
|
160
|
22
|
8-18
|
|
100
|
280
|
215
|
180
|
20
|
8-18
|
280
|
230
|
190
|
24
|
8-23
|
320
|
350
|
190
|
24
|
8-23
|
|
125
|
320
|
245
|
210
|
22
|
8-18
|
320
|
270
|
220
|
28
|
8-25
|
400
|
270
|
220
|
28
|
8-25
|
|
150
|
360
|
280
|
240
|
24
|
8-23
|
360
|
300
|
250
|
30
|
8-25
|
450
|
300
|
250
|
30
|
8-25
|
|
200
|
400
|
335
|
295
|
26
|
12-23
|
400
|
360
|
310
|
34
|
12-25
|
550
|
375
|
320
|
38
|
12-30
|
