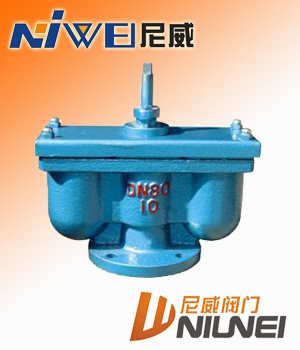

   排气阀 : QB2法兰双口快速排气阀

点击放大
产品型号: QB2
产品特点: 法兰双口快速排气阀--法兰双口快速排气阀法兰双口快速排气阀,法兰双口快速排气阀,排气阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
  QB2法兰双口快速排气阀的详细资料:

QB2法兰双口快速排气阀



法兰双口快速排气阀阀概述:

法兰双口快速排气阀法兰双口快速排气阀,法兰双口快速排气阀,排气阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

法兰双口快速排气阀作用原理:


当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。

法兰双口快速排气阀用途及主要性能规范:

本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

⑴注:D>350mm管路请选单口排气阀(QB1-10)。

⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。

⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。

本排气阀适用水、热水、最高温度100℃的管道上,使管道内的气体全部排出。

法兰双口快速排气阀主要零件材料:

1
2
3
4
5
6
7
8
9
10
阀体
密封垫
阀 瓣
开槽锥端定位螺钉
阀杆
空心球
阀盖
垫片
填料
排气口垫片

11
12
13
14
15
16
17
18
19
排气端盖
螺母
护盖
螺母
专用螺柱
双头螺柱
填料压盖
螺母
双头螺柱

法兰双口快速排气阀主要外形尺寸:

双口排气阀、球阀主要外形及连接尺寸



型号
公称通径
主要尺寸(mm)
D
D1
D2
L
Z-φd
介质
阀体材料
QB2-10
40
145
110
85
430
4-φ18
铸铁
QB2-10
50
160
125
100
430
4-φ18
铸铁
QB2-10
75
195
160
135
470
4-φ18
铸铁
QB2-10
100
215
180
155
500
4-φ18
铸铁
QB2-10
150
280
240
210
540
8-φ20
铸铁
QB2-10
200
335
295
265
700
8-φ20
铸铁


法兰双口快速排气阀每小时排气量表
规格
50
75
100
150
200
立方米/小时
4-173
85-352
14-597
22-904
27-1145
