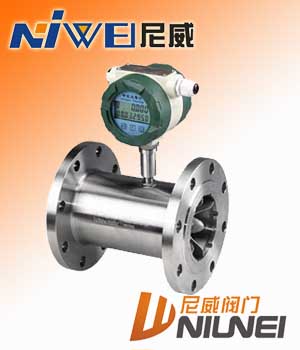

   电磁阀 : LWGY液体涡轮流量计

点击放大
产品型号: LWGY
产品特点: LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计
  LWGY液体涡轮流量计的详细资料:

LWGY液体涡轮流量计



一、液体涡轮流量计概述

LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。

该产品含脉冲输出、电流信号输出、内部锂电池供电等多种形式以满足使用方多方面的需求。仪表价格低廉,集成度高,体积小巧,产品也适用于与二次显示仪、PLCDCS等计算机控制系统配合使用。

二、液体涡轮流量计产品特点

1.        高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R

2.        重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;

3.        输出脉冲频率信号及4-20MA电流信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

4.        可获得很高的频率信号(3-4kHz),信号分辨力强;

5.        范围度宽,中大口径可达1:20,小口径为1:10

6.        结构紧凑轻巧,安装维护方便,流通能力大;

7.        适用高压测量,仪表表体上不必开孔,易制成高压型仪表;

8.        专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;

9.        可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

 三、液体涡轮流量计基本参数与技术性能

仪表口径及连接方式

46101520253240采用螺纹连接

1520253240506580100125150200采用法兰连接

精度等级

±1%R、±0.5%R

量程比

1:101:151:20

仪表材质

304不锈钢、316L)不锈钢等

被测介质温度(℃)

-20~+120

环境条件

温度-10+55℃,相对湿度5%90%,大气压力86106Kpa

输出信号

脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号

供电电源

+12VDC +24VDC、内部锂电池供电(可选)

信号传输线

STVPV3×0.3(三线制),4-20MA(两线制)

传输距离

1000m

信号线接口

豪斯曼接头

防爆等级

内部锂电池供电为防爆型

防护等级

IP65







LWGY

/



4













4mm,标准量程0.040.25m3/h,宽量程为0.040.4m3/h



6

+12V供电,脉冲输出,高电平≥8V低电平≤0.8V6mm,标准量程0.10.6m3/h,宽量轮为0.060.6m3/h



10

10mm,标准量程0.21.2m3/h,宽量程为0.151.5m3/h



15

15mm,标准量程0.66m3/h宽量程为0.48m3/h



20

20mm,标准量程0.88m3/h,宽量程为0.48m3/h



25

25mm,标准量程110m3/h,宽量程为0.510m3/h



32

32mm,标准量程1.515m3/h,宽量程为0.815m3/h



40

40mm,标准量程220m3/h,宽量程为120m3/h



50

50mm,标准量程440m3/h,宽量程为240m3/h



65

65mm,标准量程770m3/h,宽量程为470m3/h



80

80mm,标准量程10100m3/h,宽量程为5100m3/h



100

100mm,标准量程20200m3/h,宽量程为10200m3/h



125

125mm,标准量程25250m3/h,宽量程为13250m3/h



150

150mm,标准量程30300m3/h,宽量程为15300m3/h



200

200mm,标准量程80800m3/h,宽量程为40800m3/h



N

+12V供电,脉冲输出,高电平≥8V低电平≤0.8V



B

内部3.6V锂电池供电




精度等级

05

精度0.5



10

精度1.0



W

宽量程涡轮



S

标准涡轮



S

304不锈钢



L

316L)不锈钢(定制)



电池供电表头均为防爆型



压力等级

N

常规   1.0Mpa1.6Mpa2.5Mpa6.3Mpa



H(x)

高压  (需定制)



注:DN15DN40常规为螺纹连接,DN50以上为法兰连接

例如,选用一台法兰连接式非防爆型涡轮流量计测量 水,需要内部锂电池供电,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40B-5SSN/H16
