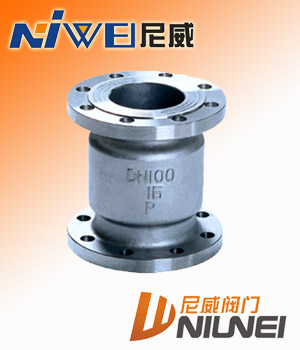

   止回阀 : H42H/W不锈钢立式止回阀

点击放大
产品型号: H42H/W
产品特点: H42H/W不锈钢法兰立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
  H42H/W不锈钢立式止回阀的详细资料:

H42H/W不锈钢立式止回阀



不锈钢立式止回阀概述:

H42H/W不锈钢法兰立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
   本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

不锈钢立式止回阀性能规范:

技术参数 压力等级
16  20  25  32  35  40  45  50  60  70
工作压力(Mpa) ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
试验压力(M)   强度  24  30 37.5  48 52.5  60 67.5  75  90 105
  密封 17.6  22 27.5 35.2 38.5  44 49.5  55  66  77
介质 水、油等
温度 ≤120℃

不锈钢立式止回阀主要外形尺寸:

称压力
PN
公称通径
DN
主要连接尺寸 外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215
