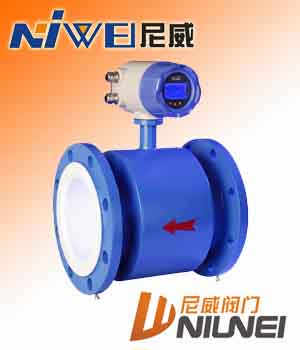

   电磁阀 : LZNDB智能电磁流量计

点击放大
产品型号: LZNDB
产品特点: 智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。
  LZNDB智能电磁流量计的详细资料:

LZNDB智能电磁流量计

一、智能电磁流量计概述

智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量

二、智能电磁流量计产品特点

l          全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达1501

l          超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

l          采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。

l          采用SMD器件和表面贴装(SMT)技术,电路可靠性高。

l          管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

l          在现场可根据用户实际需要在线修改量程。

l          测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

l          高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

l          具有RS485RS232HartModbus等数字通讯信号输出。(选配)

l          具有自检与自论断功能。

l          小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)

l          内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)

l          红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)

三、智能电磁流量计技术参数

公称通径(mm)

(特殊规格可定制)

管道式四氟衬里:DN10DN600

管道式橡胶衬里:DN40DN2200

流动方向:

正,反,净流量

量程比:

1501

重复性误差:

测量值的±0.1%

精度等级:

管道式:0.5级,1.0

被测介质温度:

普通橡胶衬里:-20~+60

高温橡胶衬里:-20~+90

聚四氟乙稀衬里:-30~+120

高温型四氟衬里:-20~+180

额定工作压力:

(特殊压力可定制)

DN6DN80:≤1.6MPa

DN100DN250:≤1.0MPa

DN300DN1200:≤0.6MPa

流速范围:

0.115m/s

电导率范围:

被测流体电导率≥5μs/cm

电流输出:

负载电阻

010mA01.5kΩ

420mA0750 kΩ

数字频率输出:

输出频率上限可在15000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA

供电电源:

AC220VDC24V

要求直管段长度

上游≥5DN,下游≥2DN

连接方式:

流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定

防爆等级:

mdIIBT4

防护等级:

IP65(防尘),IP67(防喷淋),IP68(潜水型)

环境温度:

25~+60

相对温度:

5%95%

消耗总功率:

小于20W

四、智能电磁流量计仪表选型

1.     选型代码:

型号

说明

LZNDB

-

-

通径



















10-2200mm

组合

S

一体型

L

分体型

电极材料

M

不锈钢

T

Ti(钛)

D

Ta(钽)

H

哈氏合金

P

Pt

N

Ni

输出方式

0

无输出

1

4-20mA/1-5KHz

2

4-20mA

衬里材料

X

橡胶

F

聚四氟乙烯

P

聚乙烯

J

聚氨酯橡胶

就地显示

0

无就地显示

1

就地显示

通讯方式

0

无通讯

1

RS485

2

RS232

3

Mobdus

4

Hart

接地

0

无接地环

1

有接地环

2

有接地电极

上限流量

n

上限流量(量程)m3/h

例:选用一台就地显示型电磁流量计测量污水,用户管道为DN100,要求橡胶材料衬里,不锈钢电极,420mA输出,RS485通讯,上限流量为150m3/h。型号应为:LZNDB-100SM2X110150
