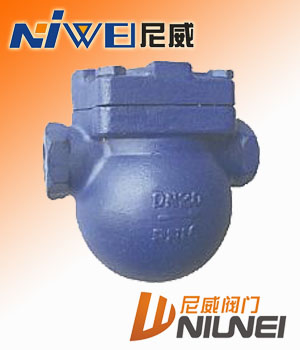

   疏水阀 : FT14杠杆浮球式蒸汽疏水阀

点击放大
产品型号: FT14
产品特点: 杠杆浮球式蒸汽疏水阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。
  FT14杠杆浮球式蒸汽疏水阀的详细资料:
一、杠杆浮球式蒸汽疏水阀工作原理
该阀钢启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

二、杠杆浮球式蒸汽疏水阀性能和优点缺点

杠杆浮球式蒸汽疏水阀优点:在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损最小化,自带自动排空气装置具有良好的排空气性能,能够适应负荷及压力的快速及大幅度波动,因此是带自动温度控制的设备或制程疏的最佳选择。带破蒸汽汽锁装置的杠杆浮球浮球式疏水阀是可能存在蒸汽汽锁的设备疏水的唯一选择。
缺点:暴露在低温环境下可能会受冰冻影响。
三、杠杆浮球式蒸汽疏水阀连续排水量表

FT14 DN15~25            疏水阀的工作压差(△P).kg/cm2                                                                     公斤/小时(kg/h)
                    Bar
kg
0.1
0.3
0.5
1
2
3
5
7
9
10
12
15

2K
650
775
960
1125
1250








7K
370
460
610
700
790
925
1030
4400





10K
270
370
475
540
600
700
800
890
1000
1075



15K
170
260
320
370
405
475
535
585
690
780



FT14 DN32~50           疏水阀的工作压差(△P).kg/cm2                                                                        公斤/小时(kg/h)
                     Bar
kg
0.1
0.3
0.5
1
2
3
5
7
9
10
12
15
17
1K
2450
3050
4375
5500









2K
1320
2270
2950
3650
1550








5K
1000
1300
1650
2300
3050
3550
4400






9K
850
1100
1300
1700
2350
3250
3510
4200
4800




12K
750
950
1150
1500
1950
2500
3000
3400
4050
4300
4430


17K
510
800
950
1350
1780
2250
2500
2850
3250
3600
3900
4200
4350
FT14 DN65~80          疏水阀的工作压差(△P).kg/cm2                                                                                   公斤/小时(kg/h)
                    Bar
kg
0.1
0.3
0.5
1
2
3
5
7
9
10
12
15
17
1K
4900
7100
8750
11000









2K
2650
4550
5900
7300
9100








5K
2000
2700
3300
4550
6100
7100
8950






9K
1700
2150
2640
3545
4780
6500
7040
8450
9545




12K
1550
1900
2250
2950
3860
5000
5900
6830
8120
8630
8860


17K
1090
1590
1900
2730
3550
4500
5000
5700
6500
7100
7950
8400
8600
FT14/FT44 DN100          疏水阀的工作压差(△P).kg/cm2                                                                               公斤/小时(kg/h)
                      Bar
kg
0.1
0.3
0.5
1
2
3
5
7
9
10
12
15

2K
11000
14900
16700
19100
21600








7K
5900
8800
10700
12700
15500
17400
20700
23600





10K
5100
7100
8200
9900
12300
15100
17300
20000
22100
23400



15K
4200
6100
7000
8350
9750
10700
12200
13800
15600
16400
17800

注:①表中的K值代表了相应压力下的阀座的编号,②压差是指疏水阀入口端与出口端的压力差,③排量是指蒸汽凝结水在单位小时内连续排放的量。

 四、杠杆浮球式蒸汽疏水阀主要安装连接尺寸(单位:mm)
型   号
公称压力
(MPa)
公称通径
(DN)
L
H
H1
Ф
W
FT14
1.6
2.5
4.0
15
121
145
51
96
107
20
121
55
25
145
166
100
117
32~50
270
238
158
176
147
FT44
1.6
2.5
4.0
15
150
147
51
96
107
20
150
55
25
160
166
100
117
32~50
270
238
158
176
147
65
270
210
80~100
350
300
190
210
210
