   截止阀 : J615W内螺纹气动角座阀

点击放大
产品型号: J615W
产品特点: 外部先进导角座阀,溢流口与滑块间有自调节密封压盖,在与普通截止阀相比时,阀体角座结构可实现较大流量。
  J615W内螺纹气动角座阀的详细资料:

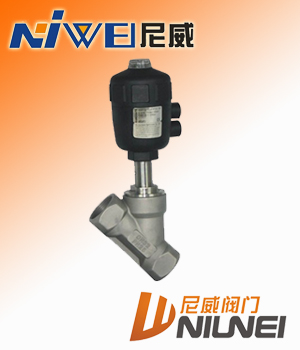

J615W内螺纹气动角座阀

外部先进导角座阀,溢流口与滑块间有自调节密封压盖,在与普通截止阀相比时,阀体角座结构可实现较大流量。

内螺纹气动角座阀技术参数

压力范围           0~16bar
介质温度           -10℃~+180℃
环境温度           -10℃~+60℃
气源压力           0.4~0.7Mpa
阀体材料           CF8、CF8M
                           CF3、CF3M
密封材料           聚四氟乙烯
执行机构外壳材料   聚酰胺
控制气体           中性气体、空气

内螺纹气动角座阀选取

-控制功能:常开
-PPS执行机构外壳适用于环境温度+5℃~+130℃
-无复位弹簧  双作用执行机构
-三夹式连接
-独立可调行程极限,适于高低流量
-手动应急开关
-先导阀适用的Namur适配器

内螺纹气动角座阀参数

接口D
[英寸]
内孔
[mm]
KV值
[m /h]
最大工作压力
[bar]
要求最小的控制压力[bar]
执行机构尺寸
[ mm]
流向
控制功能
G3/8″
13
3.7
0~16
4~7
40
阀座上方



G1/2″
15
4.2
0~16
4~7
50
阀座上方
G3/4″
20
8.
0~16
4~7
50
阀座上方
G 1″
25
19
0~16
4~7
63
阀座上方
G1 1/4″
32
27.5
0~16
4~7
63
阀座上方
G1 1/2″
40
42
0~16
4~7
63
阀座上方
G 2″
50
52
0~16
4~7
80
阀座上方
G2 1/2″
65
77
0~16
4~7
80
阀座上方














内螺纹气动角座阀外形尺寸

接口D
[英寸]
内孔
[mm]
执行机构尺寸
[ mm]
A
B
C
E
F
H
A/F
G1/2″
15
50
85
173
13
64
44
137
27
G3/4″
20
50
95
178
14
64
44
145
32
G 1″
25
63
105
200
18
80
52
173
41
G1 1/4″
32
63
120
225
19
80
52
210
50
G1 1/2″
40
63
130
235
19
80
52
245
55
G 2″
50
80
150
290
23
101
61
301
70
G2 1/2″
65
80
185
315
30
101
61
315
70

订购气动角座阀产品须知

 1、请在订货时提供详细的口径、规格、交货地址、时间。
 2、根据管道需要,决定选用往复式(二位开关式)或弹簧
   复位式(常闭或常开式)。
 3、可选配控制附件:(1)单电控电磁阀(断电时常闭或常
    开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,
    (4)气源处理三联件。
    特殊使用环境(易燃易爆场合),可选防爆型。
