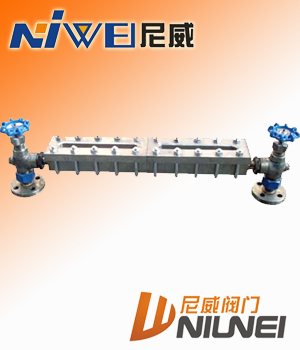

   液位计 : HG5-1364-80玻璃板液位计

点击放大
产品型号: HG5-1364-80
产品特点: HG5-1364-80透光式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。 在液位仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液位继续外流。
  HG5-1364-80玻璃板液位计的详细资料:

HG5-1364-80玻璃板液位计

玻璃板液位计产品概述

  HG5-1364-80透光式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。 在液位仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液位继续外流。

玻璃板液位计结构图

玻璃板液位计液面计规定标记

名称
型号
规格
标准号
备注
液面计
A(B)T25-I,
A(B)T25-II,
A(B)T25-Iz,
A(B)T25-IIz
L=500、800、1100、1400、1700、2000
HG5-1364-80
①突面法兰(A)按HG20592-97
②凸面法兰(B)按HG20592-97 DN20, PN2.5MPa
③工作压力:2.5MPa
液面计
BT64-I,
BT64-II,
BT64-Iz, BT64-IIz
L=500、800、1100、1400、1700
HG5-1365-80
① 凸面法兰(B)按HG20592-97 DN20,PN6.3MPa ② 工作压力:6.3MPa
液面计
BT40-I,
BT40-II,
BT40-Iz, BT40-IIz
L=500、800、1100、1400、1700、2000
HG5-1366-80
③ 凸面法兰(B)按HG20592-97 DN20,PN4.0MPa ④ 工作压力:4.0MPa
液面计
R6-III
304
HG5-1367-80
工作压力:0.6MPa
液面计
R6-I
R6-II
304
HG5-1368-80

液面计
R-III
304
HG5-1369-80
液面计
R-I
R-II
304
HG5-1370-80

玻璃板液位计结构原理

HG5-1364-80透光式玻璃板型根据连通器原理,将容器内介质液体引至外部玻璃板液面计内,通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环,密封性能可靠。

玻璃板液位计要技术参数

伴蒸汽压力
≤0.6MPa
蒸汽夹套接头
G1/2″外螺纹
液面计工作温度
-20~+200℃
液面计材质
碳钢、不锈钢
液面计工作压力
2.5、4.0、6.3MPa、0.6MPa(用于R型)
测量范围(安装中心距L)

300、500、800、1100、1400、1700mm
钢球自动关闭压力
≥0.2MPa

玻璃板液位计特点

玻璃板型为直读式、读数精确、可靠
玻璃板型结构简单、维修方便
HG5-1364-80透光式玻璃板型使用安全、耐用

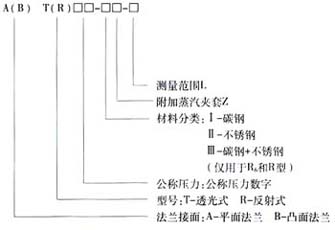

玻璃板液位计标记示例

透光式玻璃板液面计
平面法兰,工作压力2.5MPa
材质:不锈钢,带伴热夹套
测量范围:800mm
标志:AT25-II Z/L=800mm HG5-1364-80

玻璃板液位计订货须知

液面计型号规格 测量范围 工作压力、温度 液面计材质 特殊要求协商 液位计是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件,以便正确选型。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。感谢您访问透光式玻璃板液面计专栏,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
