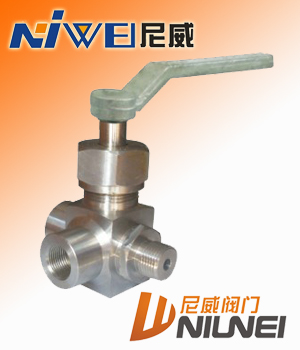

三通压力表旋塞阀

三通压力表旋塞阀主要性能规范及连接尺寸

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体（水）	密封（水）
X14H-10.0C X13H-10.0C	1.6~10.0	2.0~15.0	1.6~11.0	≤150	水、蒸汽、油品等
X14H-10.0P X13H-10.0P	1.6~10.0	2.0~15.0	1.6~11.0		硝酸类

型号	尺寸（mm）
	D	L	G	d	h	H	H1
X14H-10.0C X13H-10.0C	G1/2	91	20×1.5	6.5	25	85	123
X14H-10.0P X13H-10.0P

三通压力表旋塞阀零部件

零件名称	阀体	塞子	填料压盖	填料
X14H-10.0C X13H-10.0C	铸钢	铸钢	铸钢	石墨
X14H-10.0P X13H-10.0P	不锈钢	不锈钢	不锈钢
