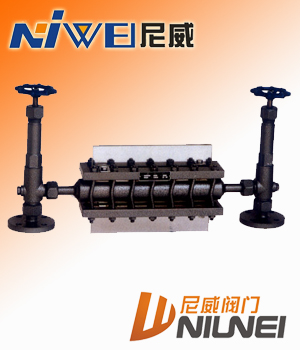

   液位计 : HG5-1422-81防霜式玻璃板液位计

点击放大
产品型号: HG5-1422-81
产品特点: HG5-1422-81防霜液位计是按原化工部HG5-1422-81标准生产的。是用于化工、石油等工业低温设备的液位指示本液位计装有防霜翅片,从而可以透过防霜翅片清晰地观察到本体中的液位。液位计两端装有针形阀,当玻璃板因发生意外事故而破裂时。
  HG5-1422-81防霜式玻璃板液位计的详细资料:

HG5-1422-81防霜式玻璃板液位计

防霜液位计产品概述

HG5-1422-81防霜液位计是按原化工部HG5-1422-81标准生产的。是用于化工、石油等工业低温设备的液位指示本液位计装有防霜翅片,从而可以透过防霜翅片清晰地观察到本体中的液位。液位计两端装有针形阀,当玻璃板因发生意外事故而破裂时,针形阀能在容器压力的作用下自动关闭,以阻止容器内介质继续大量外流。针形阀采用长颈结构,使阀门具有一定的绝热性能从而减少阀门的冷量损失。

防霜液位计结构图

防霜液位计型号、规格及标记

产品规格及型号
图号
防霜液面计Ⅰ PN1.6 L=580
HG5-1422-81-1
L=920
-2
L=1260
-3
L=1600
-4
L=1940
-5
防霜液面计Ⅱ PN1.6 L=580
-6
L=920
-7
L=1260
-8
L=1600
-9
L=1940
-10
防霜液面计Ⅲ PN1.6 L=580
-11
L=920
-12
L=1260
-13
L=1600
-14
L=1940
-15
防霜液面计Ⅳ PN1.6 L=580
-16
L=920
-17
L=1260
-18
L=1600
-19
L=1940
-20

防霜液位计产品规格及型号附表

产品规格及型号
图号
防霜液面计Ⅰ PN1.6 L=580
HG5-1422-81-21
L=920
-22
L=1260
-23
L=1600
-24
L=1940
-25
防霜液面计Ⅱ PN1.6 L=580
-26
L=920
-27
L=1260
-28
L=1600
-29
L=1940
-30
防霜液面计Ⅲ PN1.6 L=580
-31
L=920
-32
L=1260
-33
L=1600
-34
L=1940
-35
防霜液面计Ⅳ PN1.6 L=580
-36
L=920
-37
L=1260
-38
L=1600
-39
L=1940
-40

防霜液位计主要技术参数

液面计法兰标准
HG20592~20637-97
上下针型阀的自动关闭压力
≥0.2MPa
连接法兰采用
PN6.4 DN25
液面计公称压力
4.0MPa
连接法兰采用
PN2.5 DN25
液面计公称压力
1.6MPa
液面计公称长度
580、920、1260、1940mm

使用温度℃
主体材料
翅片高度H(mm)
涂色标志
材料类别
材料牌号
-20~0
-40~21
-70~41
-160~71



20
16Mn
09Mn2V
1Cr18Ni9Ti
50
100
150
200


深蓝
浅蓝

防霜液位计结构原理

应用玻璃板液位计测量介质液位均为连通其原理。防霜液位计除这一原理外,还应用物理学中温度梯度原理解决防霜问题,即当有一传递温度的材料接触低温源时,离低温源越远的地方,其温度越接近于周围环境温度,这就有效地解决了防霜问题。如果导温材料为透明的,这就解决了读数问题。HG5型防霜式玻璃板液位计上装有两块透明的有机玻璃翅片就是基于这原理而设置的,在翅片上即可显示容器的实际液位。

防霜液位计特  点

防霜型使用安全、耐用。
防霜式玻璃板型结构简单、维修方便。
 防霜玻璃板型直读式、读数精确、可靠。

订货须知

液面计型号规格 测量范围 工作压力、温度 液面计材质 特殊要求协商 液位计是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件,以便正确选型。
