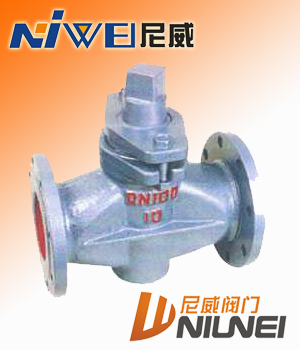

   旋塞阀 : X43W-10铸铁二通旋塞阀

点击放大
产品型号: X43W-10
产品特点: X43W-10二通铸铁旋塞阀城建、化工、冶金、石油、制药、食品、饮料、环保
  X43W-10铸铁二通旋塞阀的详细资料:

X43W-10铸铁二通旋塞阀

一、铸铁二通旋塞阀概述:

X43W-10二通法兰式旋塞阀城建、化工、冶金、石油、制药、食品、饮料、环保

产品名称:二通法兰式旋塞阀

产品特点:X43W-10P/R/C 、X43T-10C、X43W-10C.二通法兰式旋塞阀,二通法兰式旋塞阀



二、铸铁二通旋塞阀主要性能规范:


型号
公称压力
PN(MPa)

试验压力PS(MPa)
适用介质
工作温度(℃)
壳体
密封
X43W-1.0
1.0
1.5
1.1
煤气、油品
≤100

三、铸铁二通旋塞阀主要尺寸:

型号
公称通径
DN(mm)
尺寸(mm)
L
D

D1
D2
f
b
z-φd
s
h
H
X43W-1.0
15
80
95
65
45
2
14
4-φ14
14
26
99
20
90
105
75
55
2
16
4-φ14
14
34
124
25
110
115
85
65
2
16
4-φ14
17
38
133
32
115
135
100
78
2
18
4-φ18
18
45
152
40
150
145
110
85
3
18
4-φ18
26
55
212
50
170
160
125
100
3
20
4-φ18
28
74
260
65
220
180
145
120
3
20
4-φ18
32
82
295
80
250
195
160
135
3
22
4-φ18
40
95
327
100
300
215
180
155
3
26
8-φ18
45
135
425
125
350
245
210
185
3
24
8-φ18
54
154
482
150
400
280
240
210
3
24
8-φ23
62
172
512
200
450
335
295
265
3
24
8-φ23
75
195
605
250
530
390
350
320
3
28
12-φ23
85
230
660
300
580
440
400
368
3
30
12-φ23
100
263
760

四、铸铁二通旋塞阀主要零件材料:

零件名称
阀体
塞子
填料压盖
填料
X43W-1.0
铸铁
铸铁
铸铁
油浸石棉盘根
柔性石墨
