   过滤器 : YPG全自动反冲洗排污过滤器

点击放大
产品型号: YPG
产品特点: 定时清洗排污,可设定时间为2-24小时动作。当定时时间到,电动执行器打开排污阀,过滤器进行排污30-60秒,然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位,改变水流途径,进行反冲洗排污30-60秒。转向蝶阀复位,继续排污3-5秒,然后关闭排污口。
  YPG全自动反冲洗排污过滤器的详细资料:

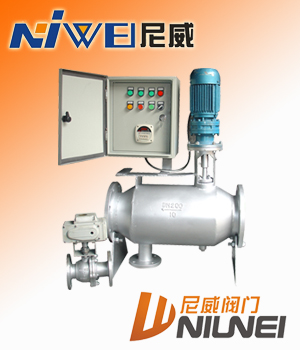

YPG全自动反冲洗排污过滤器


 一、全自动反冲洗排污过滤器产品概述:
    全自动排污过滤器具有体积小、过滤能力大,不占地方、操作管理方便等优点。它能去除介质中的各种杂质,可用于生活饮用水厂原水的预处理,工业用水的处理,生活用水的预处理与最后处理以及工业废水中有用物质的回收等。

二、全自动反冲洗排污过滤器结构形式:
    过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。









三、全自动反冲洗排污过滤器工作原理:


1、定时反冲洗排污

  定时清洗排污,可设定时间为2-24小时动作。当定时时间到,电动执行器打开排污阀,过滤器进行排污30-60秒,然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位,改变水流途径,进行反冲洗排污30-60秒。转向蝶阀复位,继续排污3-5秒,然后关闭排污口。


2、压差控制排污

  压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时,压差控制器动作,过滤器排污阀开启,30-60秒结束,转向蝶阀复位,继续排污3-5秒,关闭排污阀。


3、手动控制

  通过控制箱上按钮,可直接控制清污、排污。

直角式全自动冲洗排污过滤器原理






直通式全自动冲洗排污过滤器原理







四、全自动反冲洗排污过滤器结构原理图







五、全自动反冲洗排污过滤器型号参数表

型号
L
(mm)
B
(mm)
C
(mm)
处理流量
功率
(W)
排污口DN
YPG-L-40
350
120
220
30
300W
15*
YPG-L-50
382
125
250
35
300W
15*
YPG-L-65
420
140
285
55
300W
20*
YPG-L-80
480
150
325
65
400W
25*
YPG-L-100
710
255
540
130
500W
32*
YPG-L-125
790
280
615
190
600W
40
YPG-L-150
860
290
670
320
600W
50
YPG-L-200
1060
340
830
500
800W
65
YPG-L-250
1390
390
1030
760
800W
80
YPG-L-300
1495
425
1105
1100
800W
100
YPG-L-350
1720
415
1325
1350
1.0KW
125
YPG-L-400
1950
465
1465
1600
1.2KW
150
YPG-L-450
2140
510
1645
1800
1.5KW
150
YPG-L-500
2315
560
1790
2200
2.0KW
150
YPG-L-600
2660
715
2065
2900
2.5KW
200

型 号
L
(mm)
B
(mm)
处理流量
功率
(W)
排污口DN
YPG-I-40
248
70
30
300W
15*
YPG-I-50
278
80
35
300W
15*
YPG-I-65
315
86
55
300W
20*
YPG-I-80
375
110
65
400W
25*
YPG-I-100
428
128
130
500W
32*
YPG-I-125
560
162
190
600W
40
YPG-I-150
700
189
320
600W
50
YPG-I-200
870
220
500
800W
65
YPG-I-250
1080
255
760
800W
80
YPG-I-300
1280
290
1100
800W
100
YPG-I-350
1580
330
1350
1.0KW
125
YPG-I-400
1800
377
1600
1.2KW
150
YPG-I-450
1860
420
1800
1.5KW
150
YPG-I-500
2030
462
2200
2.0KW
150
YPG-I-600
2440
537
2900
2.5KW
200
  注:进出口"*"为丝口连接,其余为法兰连接

六、全自动反冲洗排污过滤器技术参数

    流量 15m3/h~7900m3/h
    过滤网规格 DN40~80 1.6mm
              DN100~600 2.0mm
              DN700~1000 3.0mm(也可按用户要求)
    工作压力 DN<600 1.6MPa DN>600 1.0Mpa
    介质 水及液体
    温度范围 ≤180℃
    电动执行器电源 AC380V,AC220V/50HZ

七、全自动反冲洗排污过滤器性能特点与安装

1、全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。

2、定时或压差控制方式,可全自动进行过滤器排污清洗,并保证过滤器的高效使用。

3、控制箱设有过滤器工作状态、清洗状态、及故障状态指示,及相应信号的输出,操作简便。

4、冲洗、反冲洗时间可调整,排污量小于正常工作流量的10%。

5、安装参照KL-ZPW自动反冲洗排污过滤器。

6、控制箱安装在控制室或过滤器附近。

7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地,以确保安全。
