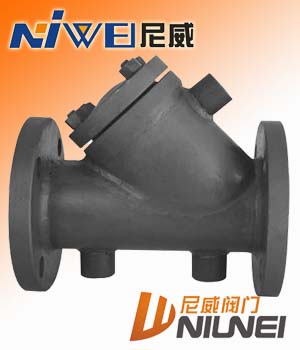

   过滤器 : BSG41H/Y型保温过滤器

点击放大
产品型号: BSG41H
产品特点: 用于水、油、气管道和各种设备上不可缺少的一种保温装置,通常装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂技,以保护阀门及设备的正常使用。该过滤器具有结构简单、阻力小、排污方便等特点。
  BSG41H/Y型保温过滤器的详细资料:

BSG41H/Y型保温过滤器

Y型保温过滤器概述:

   用于水、油、气管道和各种设备上不可缺少的一种保温装置,通常装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂技,以保护阀门及设备的正常使用。该过滤器具有结构简单、阻力小、排污方便等特点。一般用水滤网采用18-30目/英寸,如用户有特殊要求过滤网可定制。

Y型保温过滤器主要技术参数:

型号 连接形式 公称压力MPa 试验压力MPa 工作压力MPa 壳体材料 过滤网材料 使用介质
BSG41H-10 法兰 1.0 1.1 1.0 灰铸铁 1.1 水、油和气等
BSG41H-16 法兰 1.6 1.76 1.6 球墨铸铁 1.76
BSG41H-26 法兰 2.5 2.75 2.5 碳钢 2.78

Y型保温过滤器连接尺寸:
口径DN 外径DN 螺栓孔中心圆直径 连接凸出部份直径D2 连接凸出部份高度f 法兰厚度b 螺栓孔径和数量Z-Φd
PN=0.1MPa  PN=0.25MPa  PN=0.6MPa
32 120 90 70 2 16 4-14
40 130 100 80 3 16 4-14
50 140 110 90 3 16 4-14
65 160 130 110 3 16 4-14
80 185 150 125 3 18 4-18
100 205 170 145 3 18 4-18
125 235 200 175 3 20 8-18
150 260 225 200 3 20 8-18
200 315 280 255 3 22 8-18
225 340 305 280 3 22 8-18
250 370 335 310 3 24 12-18
300 435 395 362 4 24 12-23
350 485 445 412 4 26 16-23
400 535 495 462 4 28 16-23
450 590 550 518 4 28 16-23
500 640 600 567 4 30 20-25
600 755 705 560 5 30 24-25
700 860 810 775 5 30 24-30
800 975 920 880 5 30 24-30
900 1075 1020 980 5 30 28-30
1000 1175 1120 1080 5 30 28-30
1200 1375 1320 1280 5 30 32-30
PN=0.1MPa
25 115 85 65 2 16 4-14
32 135 100 78 2 18 4-18
40 145 110 85 3 18 4-18
50 160 125 100 3 20 4-18
65 180 145 120 3 20 4-18
80 195 160 135 3 22 4-18
100 215 180 155 3 22 8-18
125 245 210 185 3 24 8-18
150 280 240 210 3 24 8-23
175 310 270 240 3 26 8-23
200 335 295 265 3 26 8-23
225 365 325 295 3 26 8-23
PN=1.0MPa
250 390 350 320 3 28 12-23
300 440 400 368 4 28 12-23
350 500 460 428 4 30 16-23
400 565 515 482 4 32 16-25
450 615 565 532 4 32 20-25
500 570 620 585 4 34 20-25
600 780 725 685 5 36 20-360
700 895 840 800 5 40 24-30
800 1010 950 905 5 44 24-34
900 1110 1050 1005 5 46 28-34
1000 1220 1160 1115 5 50 28-34
1200 1450 1380 1325 5 56 32-41
1400 1675 1590 1525 5 62 26-48
PN=1.6MPa
15 95 65 45 2 14 4-14
20 105 75 55 2 16 4-14
25 115 85 65 2 16 4-14
32 135 100 78 2 18 34-18
