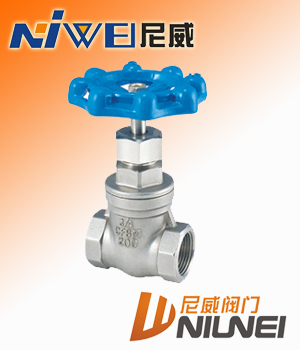

   闸阀 : Z15W不锈钢内螺纹闸阀

点击放大
产品型号: Z15W
产品特点: 1、产品特征: 2、 公称压力:2.5MPa 3、适用温度范围:-20~232℃~350℃ 4、适用介质:水、油、气及某些腐蚀性液体(W.O.G) 5、螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
  Z15W不锈钢内螺纹闸阀的详细资料:
Z15W不锈钢内螺纹闸阀

一、Z15W不锈钢内螺纹闸阀产品概述:

1、产品特征:
2、 公称压力:2.5MPa
3、适用温度范围:-20~232℃~350℃
4、适用介质:水、油、气及某些腐蚀性液体(W.O.G)
5、螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

二、Z15W不锈钢内螺纹闸阀主要尺寸:

SIZE
1/2"
3/4"
1"
1 1 /4"
1 1 /2"
2"
A
15
20
25
32
40
50
H
90
97
108
120
146
163
L
55
60
65
75
85
95
D
70
70
80
80
90
100

、Z15W不锈钢内螺纹闸阀结构图:


四、Z15W不锈钢内螺纹闸阀主要材料:


序号
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
闸板
不锈钢CF8M/CF8
3
阀杆
不锈钢SS316/304
4
阀盖
不锈钢CF8M/CF8
5
填料
聚四氟乙烯
6
止推垫片
不锈钢SS304
7
阀杆架
不锈钢SS316/SS304
8
填料
聚四氟乙烯
9
螺母
不锈钢SS304
10
填料压盖螺母
不锈钢SS316/SS304
11
手轮
铝合金
12
铭牌
13
手轮垫片
不锈钢SS304
14
手轮螺母
不锈钢Ss304
