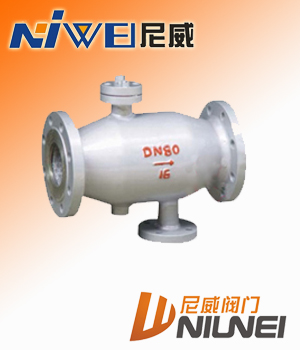

   过滤器 : ZPG自动反冲洗排污过滤器

点击放大
产品型号: ZPG
产品特点: 正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
  ZPG自动反冲洗排污过滤器的详细资料:

ZPG自动反冲洗排污过滤器



 一、ZPG自动反冲洗排污过滤器原理


1、工作过滤
正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流速增大,反洗效果好。
二、ZPG自动反冲洗排污过滤器技术参数:

壳体材质
碳钢
不锈钢
滤框滤网材质
不锈钢
密封件材质
耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃)
-30~380
-80~450
公称压力(MPa)
0.6~5.0

(150Lb~600Lb)
过滤精度(目/in)
10-300

三、自动反冲洗排污过滤器性能与特点:

1、ZPG自动冲洗排污过滤器运行管理方便,过滤速度高,冲洗简单可靠,反冲洗能力强、不需动力、节能。
2、冲洗排污可在全流量下正常工作,既保持系统高的流量,又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。
3、节能投资运行费用。在安装过程中不需高旁通管理,减少了旁路三个阀门的投资及安装费用,直接安装在管网上,不需任何支撑结构,节省空间。不需拆卸排污,降低了劳动强度,避免了调试和维修过程中的拆卸和排污、省工、省力、省时。
四、自动反冲洗排污过滤器安装、使用、维护:

1、直接安装在产品管道上,不需任何支撑结构,一般靠近被保护的设备前。
2、冲洗可分两阶段进行。一是清洗排污阶段,打开排污阀约30秒的时间,根据管内杂质情况定,让杂质从排污口排出;二是反冲洗阶段,排污阀仍打开,开启水流转向阀约30秒,将粘附在过滤网上的留物反冲洗排出。
3、该设备无易损件,只定期根据水质进行排污即可。



自动反冲洗排污过滤器外形尺寸 : ZPG-I型(直通式)
规格
L
A
排污口Dg
ZPG-I-100
250
350
32
ZPG-I-125
320
428
40
ZPG-I-150
380
525
50
ZPG-I-200
520
700
65
ZPG-I-250
660
875
80
ZPG-I-300
790
950
100
ZPG-I-350
885
1200
125
ZPG-I-400
1040
1400
150
ZPG-I-450
1145
1550
150
ZPG-I-500
1250
1700
150
ZPG-I-600
1460
2000
200
ZPG-I-700
1720
2280
200
ZPG-I-800
1900
2500
200
ZPG-I-900
2180
2800
200
ZPG-I-1000
2470
3120
250

ZPG-L/I型自动排污过滤器是一个能使用低质水进行工业泠却的过滤器,同时也可用于其他需要过滤的工艺过程,它具有冲洗排除杂质功能,一股安装在换热器其他执行机构的前面,定期清冼排除杂质。当正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出。当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部份又从过滤器外经杂质收集段网孔进过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。

自动反冲洗排污过滤器外形尺寸 :ZPG-L型(直角式)
规格
A
B
L
排污口Dg
ZPG-L-100
265
160
365
32
ZPG-L-125
315
190
440
40
ZPG-L-150
375
220
520
50
ZPG-L-200
500
260
670
65
ZPG-L-250
625
310
830
80
ZPG-L-300
750
350
1000
100
ZPG-L-350
875
410
1180
125
ZPG-L-400
1000
470
1350
150
ZPG-L-450
1150
510
1500
150
ZPG-L-500
1250
550
1680
150
ZPG-L-600
1500
650
2000
200
ZPG-L-700
1720
670
2280
200
ZPG-L-800
1900
685
2500
200
ZPG-L-900
2180
785
2800
200
ZPG-L-1000
2180
860
3120
250
