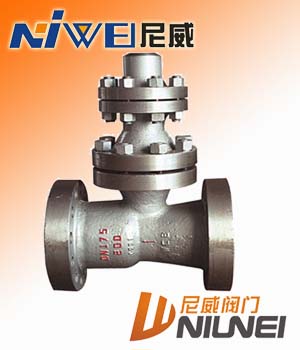

   止回阀 : 175H48Y/H空排止回阀

点击放大
产品型号: 175H48Y/H
产品特点: 175H48Y/H空排止回阀 175H48Y/H空排止回阀,空排止回阀,止回阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
  175H48Y/H空排止回阀的详细资料:

175H48Y/H空排止回阀

175H48Y/H空排止回阀概述:

175H48Y/H空排止回阀 175H48Y/H空排止回阀,空排止回阀,止回阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

175H48Y/H空排止回阀,主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作,维持系统的安全运行。

空排止回阀动作原理如下:
打开出口阀,给水泵启动,给水达到一定的压力后,阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀

片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵最小流量。当停泵时,

阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。

空排止回阀结构图:



公称压力 PN/MPa  壳体试验压力 Ps/MPa  工作压力 PN/MPa  适用介质  工作温度/℃
 20.O  30.O  20.O  水  ≤160

 零件名称

 材料

 阀体、定位轮、连接法兰、排气法兰、法兰盖

 碳素铸钢

 导向轴、拔叉、轴套、滑块、排放套、排气盘

 不锈钢

 螺栓、螺柱

 铬钼钢

 衬套

 铸铝青铜

 阀瓣、阀瓣体、阀瓣轴、连接叉、螺母

 优质碳素钢
