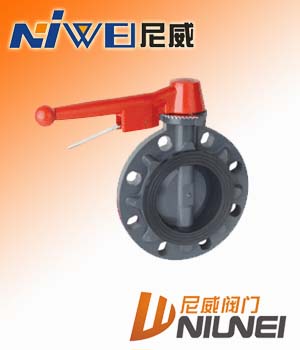

   蝶阀 : D71X-10S塑料手动对夹式蝶阀

点击放大
产品型号: D71X-10S
产品特点: 阀体重量轻、耐腐蚀性强, 例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、 酸碱和化学溶液系统等多个行业。
  D71X-10S塑料手动对夹式蝶阀的详细资料:

D71X-10S塑料手动对夹式蝶阀

D71X-10S塑料手动对夹式蝶阀概述

阀体重量轻、耐腐蚀性强,
例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、
酸碱和化学溶液系统等多个行业。

    ※ 外型结构紧凑美观
    ※ 本体重量轻容易安装
    ※ 耐腐蚀性强,应用范围广
    ※ 材质卫生无毒
    ※ 耐磨损、容易拆卸,维护简单易行

●适用流体:水、空气、油类、腐蚀性化学液体

塑料手动对夹式蝶阀零件材质表:

NO 名称 材质
1 阀体 FRPP、PVDF、CPVC
2 阀瓣 FRPP、PVDF、CPVC
3 阀杆 1Cr18Ni9Ti 45#
4 阀座 EPDM、FPM
5 O型圈 EPDM、FPM
6 手柄 ABS
7 螺母 EPDM、FPM
8 定位板 1Cr18Ni9Ti

注:为满足各种防腐行业需要,密封的阀座可采用EPDM,FPM,IIR,GR等橡胶。

塑料手动对夹式蝶阀尺寸表:

DN D1 D2 D3 L1 H H1 H2 n-¢

工作压力(Mpa)

重量=Kg/台
HG JIS DIN ANSI FRPP CPVC PVDF
25 35 85 90 85 80 125 185 37 72 60 4-17 0.7 0.9 1.0 1.1
32 35 100       125 185 37 72 60 4-17 0.7 0.9 1.0 1.1
40 47 110 105 110 98.5 150 200 38 86 70 4-18 0.7 1.2 1.3 1.5
50 56 125 120 125 120 160 200 40 86 70 4-18 0.7 1.3 1.5 1.6
65 71 145 145 145 140 185 220 45 100 70 4-18 0.7 1.7 1.8 2.0
80 85 160 150 160 152 195 280 46 105 85 8-18 0.7 2.3 2.5 2.7
100 105 180 175 180 190 215 280 55 118 85 8-18 0.6 4.0 4.4 4.8
125 131 210 210 210 216 250 300 62 163 93 8-18 0.5 4.8 5.2 5.7
150 153 240 240 240 240. 285 300 67 176 93 8-22 0.5 5.5 6.1 6.5

注:1.本蝶阀系列法兰孔径按GB2555-81,1.0Mpa标准。也可按用户要求按JIS,DIN,ANSI标准进行制作。

2.D71X-6F阀瓣为PVDF,密封为FPM,D71X-6S阀体阀瓣均为FRPP,密封EPQM通称手柄式蝶阀.
