   蝶阀 : D363H对焊式硬密封蝶阀

点击放大

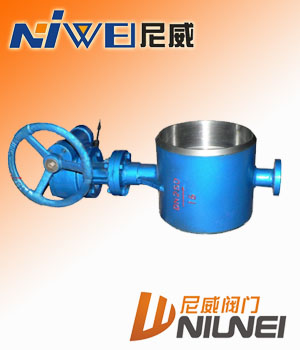

产品型号: D363H对焊式硬密封蝶阀
产品特点: 对焊式硬密封蝶阀,焊接式蝶阀DIEFA,对悍式硬密封蝶阀特点: 1、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
  D363H对焊式硬密封蝶阀的详细资料:

D363H对焊式硬密封蝶阀

对悍式硬密封蝶阀

对焊式硬密封蝶阀概述:
  尼威公司引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

对焊式硬密封蝶阀特点:
1
、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2
、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。
3
、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。

对焊式硬密封蝶阀主要技术参数

公称通经DN(mm)
 DN(100~1200)mm、in4~48
公称压力PN(MPa)
强度试验(1.5×PN)密封试验(1.1×PN)
适用温度
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质
水、蒸汽、热水、油品
驱动方式
蜗轮传动、电动、气动、液动
压力等级
ANSI 150Lb磅级/PN25
焊接标准
GB12224、ANSI B16、25、DIN2559

  对焊式硬密封蝶阀主要零部件材料
零件名称
材料
阀体
碳钢、不锈钢、铬铝钢
蝶板
碳钢、合金钢、不锈钢
阀座
3不锈钢、钴基硬质合金
轴套
不锈钢
阀杆
不锈钢、特殊材料
填料
柔性石墨

对焊式硬密封蝶阀连接尺寸

公称通经
主要尺寸
公称通经
主要尺寸
in
DN(mm)
L
H1
H
in
DN(mm)
L
H1
H
4
100
190
270
370
18
450
330
535
820
5
125
200
295
390
20
500
350
560
900
6
150
210
308
416
24
600
390
630
980
8
200
230
370
530
28
700
430
670
1100
10
250
250
450
580
32
800
470
800
1300
12
300
270
465
630
36
900
510
850
1370
14
350
290
475
595
40
1000
550
880
1480
16
400
310
505
755
48
1200
630
1000
1690
