   蝶阀 : D943H硬密封电动蝶阀

点击放大

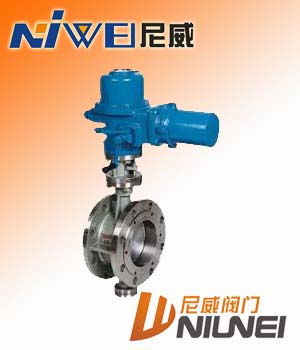

产品型号: D943H硬密封电动蝶阀
产品特点: 硬密封电动蝶阀特点 1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便; 2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
  D943H硬密封电动蝶阀的详细资料:

D943H硬密封电动蝶阀

硬密封电动蝶阀特点

1、尼威蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、尼威蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、尼威蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、尼威蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性

硬密封电动蝶阀



硬密封电动蝶阀采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992;JB/T9092-1999

硬密封电动蝶阀执行机构

类型:CH系列特点:
1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

一、硬密封电动蝶阀主要技术参数

公称通径

DN(mm)

50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压
Ps(MPa)

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

适用介质

水、蒸气、油品、酸类腐蚀性等。

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~600℃


二、硬密封电动蝶阀主要零件的材质


零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

柔性石墨

公称通径

结构长度
(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

L

H

Dt343H

Dt643H

Dt943H

PN4.0MPa

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

50

2

108

150

112

350

180

200







530

250

255

165

125

4-18

65

2 1/2

112

170

115

370

180

200

625

355

92

550

250

255

185

145

8-18

80

3

114

180

120

380

180

200

625

355

92

565

250

255

200

160

8-18

100

4

127

190

138

420

180

200

645

355

92

600

250

255

235

190

8-22

125

5

140

200

164

460

180

200

675

550

138

640

250

255

270

220

8-26

150

6

140

210

175

555

270

280

715

550

138

705

300

315

300

250

8-26

200

8

152

230

208

605

270

280

800

550

138

775

300

315

375

320

12-30

250

10

165

250

243

680

270

280

850

550

138

945

300

315

450

385

12-33

300

12

178

270

283

800

380

420

925

450

220

1070

300

315

515

450

16-33

350

14

190

290

310

830

380

420

1035

450

220

1140

300

315

580

510

16-36

400

6

216

310

350

915

450

470

1070

650

280

1210

300

315

660

585

16-39

450

8

222

330

380

960

480

490

1190

650

280

1335

575

714

685

610

20-39

500

20

229

350

410

1020

480

490







1415

575

714

755

670

20-42
