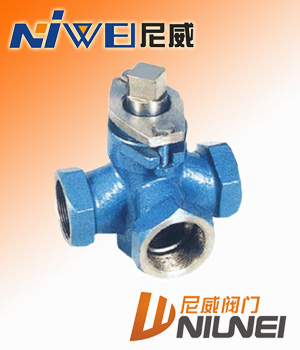

X14W不锈钢三通内螺纹旋塞阀
不锈钢三通内螺纹旋塞阀概述
旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。旋塞阀主要优点如下：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。旋塞阀安装与维护应注意以下事项：要留有阀柄旋转的位置不能用作节流。带传动机构的球阀应直立安装。
不锈钢三通内螺纹旋塞阀【 结构图 】
不锈钢三通内螺纹旋塞阀主要性能规范
|
型号
|
公称压力
PN（MPa）
|
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
壳体
|
密封
|
|
X14W-1.0P
|
1.0
|
1.5
|
1.1
|
硝酸、醋酸
|
≤100
|
不锈钢三通内螺纹旋塞阀主要尺寸
|
公称通径
DN（mm）
|
管螺纹
G
|
尺寸（mm）
|
|
H
|
L
|
h
|
□S
|
|
15
|
1/2
|
117
|
85
|
30
|
12
|
|
20
|
3/4
|
126
|
90
|
34
|
16
|
|
25
|
1
|
160
|
110
|
42
|
18
|
|
32
|
11/4
|
176
|
130
|
48
|
18
|
|
40
|
11/2
|
210
|
150
|
64
|
26
|
|
50
|
2
|
238
|
170
|
76
|
28
|
|
65
|
21/2
|
250
|
220
|
80
|
30
|
|
80
|
3
|
340
|
250
|
115
|
38
|
|
100
|
4
|
350
|
300
|
125
|
42
|
不锈钢三通内螺纹旋塞阀主要材料
|
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
|
X14W-1.0P
|
不锈钢
|
不锈钢
|
不锈钢
|
油浸石棉盘根
柔性石墨
|
