   旋塞阀 : X47W油密封旋塞阀

点击放大
产品型号: X47W
产品特点: X47W油密封旋塞阀在阀体和旋塞上有油槽,在旋转柄上可注入密封脂的止回阀,靠注入密封脂加强密封性能。X47W油密封旋塞阀的阀体和阀盖连接采用螺栓,阀体和阀盖间有调整垫,该调整垫既要保证阀体与阀盖的密封,又要保证旋塞和阀体间密封性能。
  X47W油密封旋塞阀的详细资料:

油密封旋塞阀概述

X47W油密封旋塞阀在阀体和旋塞上有油槽,在旋转柄上可注入密封脂的止回阀,靠注入密封脂加强密封性能。X47W油密封旋塞阀的阀体和阀盖连接采用螺栓,阀体和阀盖间有调整垫,该调整垫既要保证阀体与阀盖的密封,又要保证旋塞和阀体间密封性能。 X47W油密封旋塞阀适用于石油、天然气等管道。

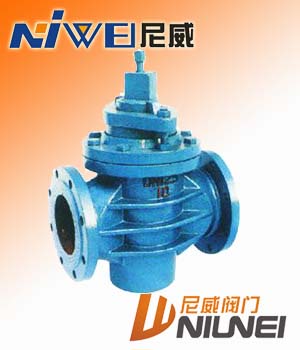

X47W油密封旋塞阀

油密封旋塞阀主要性能规范

公称压力PN(MPa) 试验压力PS(MPa) 工作压力P(MPa) 适用介质 适用温度(℃)聚四氟乙烯
壳体 密封
1.0 1.5 1.1 1.0 煤气、油品 ≤100

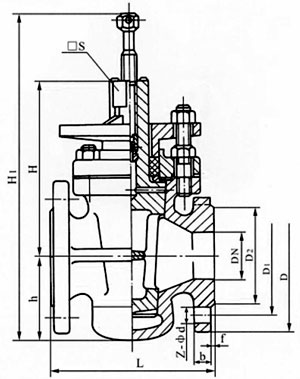

油密封旋塞阀主要尺寸



公称通径
DNmm

尺寸(mm

L

D

D1

D2

S

z-φd

H1

50

170

160

125

100

32

4╳φ18

315

65

220

180

145

120

36

4╳φ18

360

80

250

195

160

135

46

4╳φ18

455

100

300

215

180

155

50

8╳φ18

500

125

350

245

210

185

55

8╳φ18

510

150

400

280

240

210

60

8╳φ23

605

200

450

335

295

265

60

8╳φ23

760

250

530

390

350

320

85

12╳φ23

800

300

580

440

400

368

100

12╳φ23

820



油密封旋塞阀主要零件材料
零件名称 阀体、塞子 填料 垫片
材料 灰铸铁 橡胶石棉盘根 橡胶石棉板
