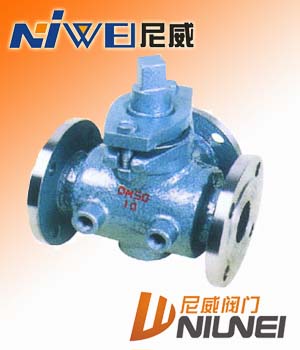

BX44W三通保温旋塞阀

BX44W三通保温旋塞阀主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度 （℃）
		壳体	密封
BX44W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

BX44W三通保温旋塞阀主要尺寸

口径（DN）	L		D	D1	D2	z-φd
20	145	150	105	75	55	4╳14
25	145	160	115	85	65	4╳14
32	165	190	135	100	78	4╳18
40	180	200	145	110	85	4╳18
50	200	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	12╳23
300	580		440	400	368	12╳23

BX44W三通保温旋塞阀主要材料

零件名称	阀体、塞子	填料
BX44W-1.0P BX44W-1.0R	不锈钢	石墨盘根+304
BX44W-1.0C	铸钢
