   真空阀门 : GUQ气动高真空球阀

点击放大
产品型号: GUQ
产品特点: GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
  GUQ气动高真空球阀的详细资料:

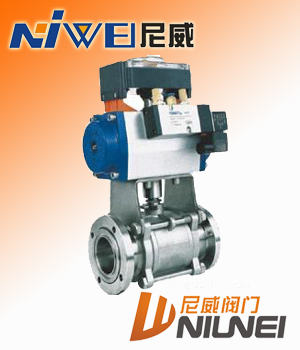

GUQ气动高真空球阀



GUQ气动高真空球阀概述

GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

气动高真空球阀主要技术性能

阀门漏率:Valve Leak Rate  ≤1.3×10-4Pa.L/S.
 适用温度:Applicable Temperature  -30~+150℃
 -30~+150℃(PPL密封)
 气源压力:Annoy pressure  0.4~0.6MPa
 适用范围:Applicability
 连接型式 Loose Flange  使用压力范围(Pa)
 活套法兰(GB6070)  0.6×106~1.3×10-4
 焊接法兰(GB6070)  1.6×106~1.3×10-4
 快卸法兰(GB4982)  0.1×106~1.3×10-4
 螺纹连接 Threaded Connection  1.6×106~1.3×10-4

气动高真空球阀主要零件材料

阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。

气动高真空球阀外形及连接尺寸(mm)(JB919)




气动高真空球阀螺纹连接的外形及连接尺寸(图一)

Model
型号
DN
G
H
E
L
GUQ-10(G)
10
1/4"
153
104
68
GUQ-16(G)
16
1/2"
155
104
72
GUQ-20(G)
20
3/4"
160
104
82
GUQ-25(G)
25
1"
163
140
90
GUQ-32(G)
32
1-1/4"
180
140
112
GUQ-40(G)
40
1-1/2"
186
140
120
GUQ-50(G)
50
2"
233
164
145
GUQ-63(G)
63
2-1/2"
272
164
185
GUQ-80(G)
80
3"
351
190
210
GUQ-100(G)
100
4"
370
190
268

气动高真空球阀活套法兰连接(GB6070)(图二)

Model
型号
DN
D
Do
H
E
L
n-φc
GUQ-10(F)
10
55
40
153
105
84
4-φ6.6
GUQ-16(F)
16
60
45
155
130
84
4-φ6.6
GUQ-25(F)
25
70
55
163
165
114
4-φ6.6
GUQ-32(F)
32
90
70
180
165
140
4-φ9
GUQ-40(F)
40
100
80
186
190
160
4-φ9
GUQ-50(F)
50
110
90
233
190
170
4-φ9
GUQ-63(F)
63
130
110
272
250
195
4-φ9
GUQ-80(F)
80
145
125
351
250
203
8-φ9
GUQ-100(F)
100
165
145
370
280
280
8-φ9

气动高真空球阀快卸法兰连接(GB4982)(图三)

Model
型号
DN
D1
D
H
E
L
GUQ-10(KF)
10
12.2
30
153
104
84
GUQ-16(KF)
16
17.2
30
155
104
84
GUQ-25(KF)
25
26.2
40
163
140
114
GUQ-32(KF)
32
34.2
55
180
140
140
GUQ-40(KF)
40
41.2
55
186
140
160
GUQ-50(KF)
50
52.2
75
233
164
170
