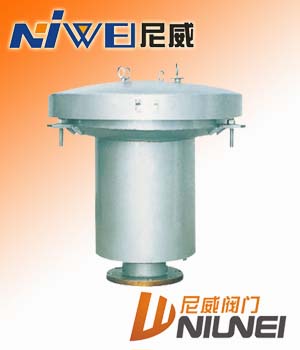

GYA型液压安全阀
GYA型液压安全阀概述:
液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。
GYA型液压安全阀主要技术参数:
控制压力：+200毫米水柱、-45毫米水柱
订货时请指明产品名称、型号、规格。
GYA型液压安全阀主要外形与法兰连接尺寸:
| 规格 |
图号 |
重量
(Kg台) |
安装尺寸（毫米） |
| d |
D |
D1 |
D2 |
d1 |
L |
H |
n |
| DN80 |
GYA-80 |
38 |
φ85 |
φ150 |
φ185 |
φ125 |
φ18 |
376 |
424 |
4 |
| DN100 |
GYA-100 |
42 |
φ105 |
φ170 |
φ205 |
φ145 |
φ18 |
500 |
605 |
4 |
| DN150 |
GYA-150 |
66 |
φ158 |
φ225 |
φ265 |
φ200 |
φ18 |
650 |
705 |
8 |
| DN200 |
GYA-200 |
97.2 |
φ210 |
φ280 |
φ315 |
φ255 |
φ18 |
900 |
755 |
8 |
| DN250 |
GYA-250 |
140.2 |
φ264 |
φ335 |
φ370 |
φ310 |
φ18 |
1050 |
885 |
12 |
