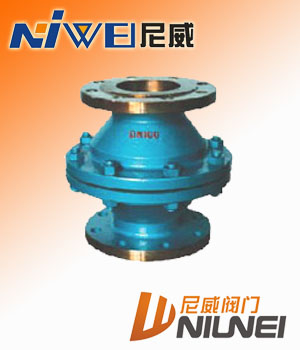

   呼吸阀与阻火器 : GZW-1管道阻火器

点击放大
产品型号: GZW-1管道阻火器
产品特点: GZW-1管道阻火器性能及特点: • 管道阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。 • 管道阻火器易检修,安装方便。
  GZW-1管道阻火器的详细资料:

GZW-1管道阻火器

GZW-1管道阻火器

GZW-1管道阻火器性能及特点:
•  管道阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。
•  管道阻火器易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。
•  管道阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

GZW-1管道阻火器适用范围:
   管道阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
GZW-Ⅰ型阻爆燃型管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。
  该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器
结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。

管道阻火器主要用途:

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。

管道阻火器主要性能:

1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

管道阻火器零部件材料:
阀体材料 碳钢WCB、不锈钢304、316、
阻火芯件材料 不锈钢防爆阻火波纹板
密封件材料 耐油石棉橡胶、四氟PTFE
环境温度 ℃ ≤480
公称压力(MPa) 0.6~5.0
防爆级别 BS5501:ⅡA、ⅡB、ⅡC

管道阻火器国标法兰连接外形尺寸: GB、JB


规格
安装尺寸(mm)
D
K
DL
H
N-d
DN20 Ø105 Ø75 Ø130 160 4×14
DN25 Ø115 Ø85 Ø135 160 4×14
DN32 Ø135 Ø100 Ø155 180 4×18
DN40 Ø145 Ø110 Ø170 200 4×18
DN50
Ø160 Ø125 Ø195 220
4×18
DN65 Ø180 Ø145 Ø220 220 4×18
DN80 Ø195 Ø160 Ø250 250 8×18
DN100
Ø215 Ø180 Ø295 260
8×18
DN125 Ø245 Ø210 Ø360 300 8×18
DN150
Ø280 Ø240 Ø430 360
8×22
DN200
Ø335 Ø295 Ø520 420
12×22

管道阻火器美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准
规格 安装尺寸(mm)
D
K
DL
H
N-d
3/4" 98 70 Ø130 160 4×15
1 108 79.5 Ø135 160 4×15
1-1/4" 117 89 Ø155 180 4×15
1-1/2" 127 98.5 Ø170 200 4×15
2" 152 120.5 Ø195 220
4×19
2-1/2" 178 139.5 Ø220 220 4×19
3" 190 152.5 Ø250 250 4×19
4" 229 190.5 Ø295 260
8×19
5" 254 216 Ø360 300 8×22
6" 279 241.5 Ø430 360
8×22
8" 343 298.5 Ø520 420
8×22
