   呼吸阀与阻火器 : FPA型燃气阻火器

点击放大
产品型号: FPA
产品特点: 本产品适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生。
  FPA型燃气阻火器的详细资料:

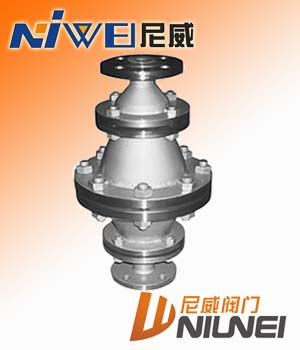

FPA型燃气阻火器

 1、燃气阻火器产品用途:

本产品适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生。


2、燃气阻火器结构特点
2.1本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的。2.2产品结构示意图

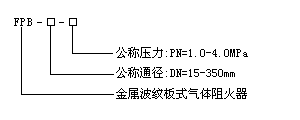

3、燃气阻火器标注示例:

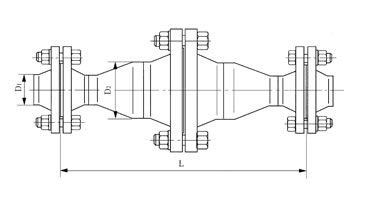

4、燃气阻火器外形及相关尺寸见右图和下表:

型号
公称直径
DN
D1
D2
L
PN1.0MPa
PN1.6MPa
PN2.5MPa
PN4.0MPa
FPB-15
15
18×3
57×3.5
330
330
330
330
FPB-20
20
25×3
57×3.5
330
330
340
340
FPB-25
25
32×3.5
73×4
365
365
375
375
FPB-32
32
38×3.5
73×4
375
375
390
390
FPB-40
40
45×3.5
89×4
375
375
405
410
FPB-50
50
57×3.5
108×4
420
420
445
465
FPB-65
65
73×4
133×4.5
485
485
515
520
FPB-80
80
89×4
159×4.5
505
505
560
560
FPB-100
100
108×4
219×6
555
555
600
645
FPB-125
125
133×4.5
273×8
615
615
670
720
FPB-150
150
159×4.5
325×8
665
665
735
800
FPB-200
200
219×6
377×9
940
940
1015
1100
FPB-250
250
273×8
480×10
1030
1030
1150
1265
FPB-300
300
325×8
529×10
1295
1295
1430
1545
FPB-350
350
377×9
630×12
1300
1300
1430
1545
注:1、本产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造,用户需选用其它标准的连接法兰,请在订货中予以说明。
  2、对于PN>4.0MPa的气体阻火器,本厂也可设计制造。
