   呼吸阀与阻火器 : GFQ-1全天候呼吸阀

点击放大

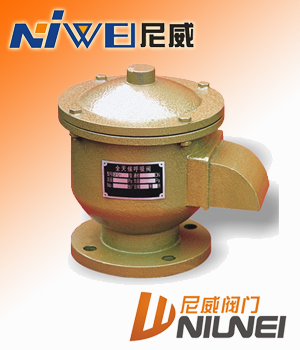

产品型号: GFQ-1全天候呼吸阀
产品特点: GFQ-1全天候呼吸阀概述:    RGFQ-01型呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。
  GFQ-1全天候呼吸阀的详细资料:

GFQ-1全天候呼吸阀

尼威全天候呼吸阀

GFQ-1全天候呼吸阀概述:
   GFQ-1型
呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

GFQ-1全天候呼吸阀性能及特点:
•  新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金,耐腐蚀性好;
•  阀盘采用四氟材料,耐低温,防冻性能好;
•  结构简单,易检修,安全方便;
•  新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。


GFQ-1全天候呼吸阀适用范围:
•  新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
•  可与新型波纹阻火器配套使用。


GFQ-1全天候呼吸阀使用说明:
   呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

全天候呼吸阀维护与保养:

•  为了呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。
•  此阀要定期( 6 个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。 •  检修完毕后,一切正常可重新使用。



GFQ-1全天候呼吸阀主要技术参数:
A级正压 355Pa (36毫米水柱)
负压 295Pa (30毫米水柱)
B级正压 980Pa (100毫米水柱)
负压 295Pa (30毫米水柱)
C级正压 1765Pa (180毫米水柱)
负压 295Pa (30毫米水柱)


GFQ-1全天候呼吸阀零部件材料:

阀体材料 碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料 不锈钢304、316、铝合金
负压阀盘材料 不锈钢304、316、四氟PTFE
环境温度 ℃ -30~60

全天候呼吸阀国标法兰连接外形尺寸: GB、JB

GFQ-1全天候呼吸阀1

规格
安装尺寸(毫米)
D1
D
D3
H
M-h
DN25 70 100 115 180 4×10
DN50
110
140
160
255
4×12
DN80
150
185
213
260
4×16
DN100
170
205
265
290
4×16
DN150
225
260
305
330
8×16
DN200
280
315
355
350
8×16
DN250
335
370
420
400
12×16

美标法兰全天候呼吸阀连接外形尺寸:ANSI、API、ASME   可供JIS标准
规格
安装尺寸(mm)
D1
D
D3
H
M-h
1" 79.5 108 115 180 4×15
2"
120.5
152
160
255
4×19
3"
152.5
190
213
260
4×19
4"
190.5
229
265
290
8×19
6"
241.5
254
305
330
8×22
8"
298.5
343
355
350
8×22
10"
362
406
420
400
12×25
