   止回阀 : H41H升降式止回阀

点击放大

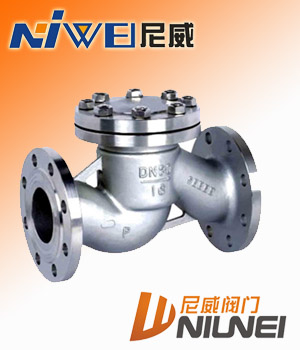

产品型号: H41H升降式止回阀
产品特点: H41H升降式止回阀概述:    升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现自动阻止流体倒流。
  H41H升降式止回阀的详细资料:

H41H升降式止回阀

 H41H升降式止回阀概述:
   升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现自动阻止流体倒流。

H41H升降式止回阀性能规范:

阀体材料


公称压力
(MPa)

工作温度
(℃)


适用介质


碳 钢

1.6-6.4


≤425


水、油品、蒸汽

10.0、16.0

≤450

不锈钢

P


1.6-16.0

≤200

硝酸类


R

醋酸类

铬镍钛
耐热钢

PI


1.6-6.4


≤550


石油、石油产品


铬钼钢

1.6-16.0

≤550

H41H升降式止回阀主要外形尺寸:

称压力
PN
公称通径
DN
主要连接尺寸 外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215
