   止回阀 : H72Y对夹式高压止回阀

点击放大

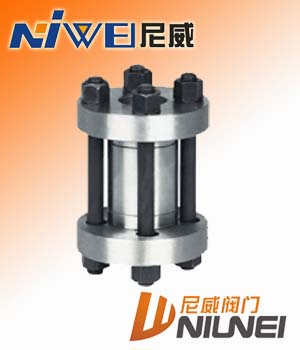

产品型号: H72Y对夹式高压止回阀
产品特点: 对夹式高压止回阀概述:   本逆止阀“ C ”碳钢材质型,系供安装在溶液、液氨、 25% 氨水、氮氨混合气的管道上用的。“ R ”316材质型系供安装在尿素装置管道上,输送尿素及甲胺液用的。
  H72Y对夹式高压止回阀的详细资料:

H72Y对夹式高压止回阀

H72Y对夹式高压止回阀

 对夹式高压止回阀概述:
  本逆止阀“ C ”碳钢材质型,系供安装在溶液、液氨、 25% 氨水、氮氨混合气的管道上用的。“ R ”316材质型系供安装在尿素装置管道上,输送尿素及甲胺液用的。

对夹式高压止回阀主要零部件材料:

零件名称

材料名称用标准牌号

材料名称用标准牌号

阀体

合金钢 GB3077-88 40Cr

尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2

阀座、阀瓣

不锈钢 GB1220-92 2Cr13

尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2

透镜垫

优质碳钢 GB699-88 20

尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2

法兰

优质碳钢 GB699-88 35

优质碳素钢 GB699-88 35

双头螺栓

优质碳钢 GB699-88 40

优质碳钢 GB699-88 40

螺母

优质碳钢 GB699-88 25

优质碳钢 GB699-88 25

弹簧

弹簧钢 GB1222-84 65Mn

尿素级不锈钢 GB1220-92 00CR17Ni10Mo2

O 型密封圈

四氟乙烯 日华尔卡 7010

四氟乙烯 日华尔卡 7010

对夹式高压止回阀性能规范:

型号

公称压力
( MPa )

试验压( MPa )

工作压力
( MPa )

工作

工作介质

强度

密封

H72Y- 160C
    320C

16
32

24
48

17.6
35.2

≤ -30-260

C :氮、氢、氨

H72Y- 220R
    320R

22
32

33
48

24.2
35.2

≤ -200-260

R :尿素及甲胺液

对夹式高压止回阀主要外形尺寸:

对夹式高压止回阀1

H72Y-160C H72W-220R

公称通径

D

D1

D

M

L

L1

重量( kg )

15

95

42

12

M24*2

60

158

4.1

25

105

50

15

M33*2

65

163

6.9

32

115

62

25

M42*2

80

180

8.0

40

165

88

32

M52*2

90

230

15.0

50

165

88

39

M64*3

115

265

27.0

65

200

116

53

M80*3

140

315

49.0

80

225

138

60

M100*3

160

360

88.0

100

260

160

76

M120*4

180

420

91.0

125

300

195

90

M155*4

200

460

115.0

150

330

212

120

M175*4

220

500

145.0

200

425

265

176

M240*6

240

570

160.0

H72Y-220C H72W-320R

公称通径

D

D1

D

M

L

L1

重量( kg )

10

95

42

10

M24*2

60

155

3.4

15

105

50

12

M33*2

65

158

4.5

25

115

62

23

M42*2

80

180

7.3

32

135

70

29

M48*2

90

200

8.7

40

165

88

34

M64*3

115

255

17.0

50

200

116

53

M80*3

140

300

30.0

65

225

138

60

M100*3

160

345

56.0

80

260

160

68

M125*4

180

410

92.0

100

300

195

85

M155*4

200

470

109.0

125

330

212

120

M175*4

220

510

135.0

150

400

250

135

M215*6

240

570

160.0

200

480

320

176

M265*6

280

670

180.00
