   止回阀 : H76X软密封蝶型止回阀

点击放大

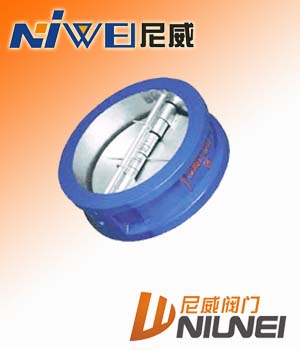

产品型号: H76X软密封蝶型止回阀
产品特点: 软密封蝶型止回阀概述:     尼威阀门公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。
  H76X软密封蝶型止回阀的详细资料:

H76X软密封蝶型止回阀

H76X软密封蝶型止回阀



软密封蝶型止回阀概述:
    尼威阀门公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。

软密封蝶型止回阀主要零部件材料:

零件名称

阀体 阀瓣 阀杆 弹簧 阀座
材 料

铸铁、铸钢

碳钢 不锈钢 不锈钢 丁腈 橡胶
主要技术参数:
型 号 公 称 压 力 PN(MPa) 强度试验压力(MPa) 密封试验压力(MPa) 适用 温度 适用 介质
H76X-10 1.0 1.5 1.1 ≤80℃

清水

污水

软密封蝶型止回阀主要外形尺寸:

软密封蝶型止回阀2

公称通径 DN(mm) L(mm) H(mm) D(mm)
1.0MPa 1.6MPa
50 43 60 105 105
65 46 73 124 124
80 64 89 142 142
100 64 110 162 162
125 70 141 192 192
150 76 168 218 218
200 89 219 272 273
250 114 273 328 328
300 114 324 378 384
公称通径 DN(mm) L(mm) H(mm) D(mm)
1.0MPa 1.6MPa
350 127 356 438 444
400 140 418 489 495
450 152 457 540 555
500 152 526 594 616
600 178 626 695 734
700 229 672 810 804
800 241 778 916 910
900 241 878 1016 1010
1000 300 914 1124 1128
