   管夹阀 : GJ841X电动气动管夹阀

点击放大

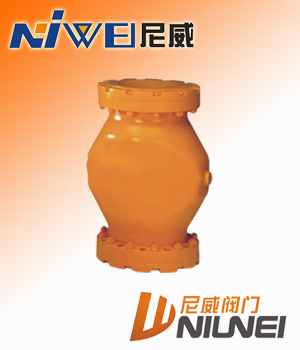

产品型号: GJ841X电动气动管夹阀
产品特点: GJ841X电动气动管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
  GJ841X电动气动管夹阀的详细资料:

 GJ841X电动气动管夹阀



一、电动气动管夹阀产品概述:

口径(DN

DN25~200

DN250~300

工作压力

ma×4bar

ma×3bar

控制压力

ma×6bar

ma×4.5bar

最大压差

2bar

ma×1.5bar

A.阀体

B.橡胶管套

C.控制流体(水或气)入口

E.连接法兰

*手动/自动控制:外加三通手动阀或三通电磁

阀控制压缩空气或压力水进入阀体

二、电动气动管夹阀工作原理:

管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

特点:

无压力损失、无堵塞、无泄露,防水锤冲击

  1. l特别适用于含颗粒的液——固及气——固二相流
  2. l橡胶管套带有纤维增强结构,耐磨、抗疲劳

三、电动气动管夹阀技术参数:

  1. l阀体:铸铁DN25~300 铸铝DN25~300 铸钢DN25~300
  2. l法兰联接:铸铁DN25~300316LDN40~200
  3. l管套材质及温度范围:天然橡胶-5~80℃ 三元乙丙胶-5~120
  1. l食品级:食品级天然橡胶管套

控制介质:压缩空气或压力水

控制附件:手动-三通手动阀

自动-三通电动阀



四、电动气动管夹阀尺寸及参数:

口径(DN) 40 50 65 80 100 125 150 200 250 300






L 150 180 180 220 276 345 414 550 680 820
H 40 60 60 75 95 120 145 1823 229 278
I 26 27 28 30 36 48 52 65 82 98
D 150 155 200 200 220 250 285 340 405 480
法兰

标准
PN10

DN40
PN10

DN50
PN10

DN55
PN10

DN80
PN10

DN100
PN10

DN125
PN10

DN150
PN10

DN200
PN10/20

DN250
PN10/20

DN300

*仅用于铸铁法兰 **可选ANSI

尼威管夹阀相关产品:

GJ41X管夹阀  GJ841X电动气动管夹阀  GJ641X气动管夹阀
GJ941X电动管夹阀

 感谢您访问我们尼威阀门的网站www.yjnwfm.com,如有任何阀门疑问我们一定会尽心尽力为您提供优质的服务。尼威公司一贯本着“质量第一、信誉第一”的宗旨,我们将竭诚为广大用户提供最优秀的服务,以雄厚的实力期待着与国内外新老客户真诚合作、互惠互利,共同携手,创造美好的明天.
