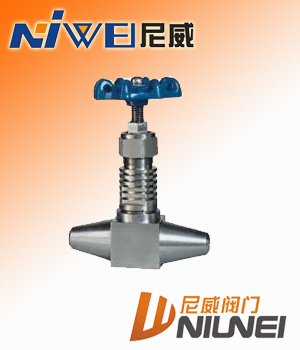

   针型阀 : J61Y焊接式针型阀

点击放大
产品型号: J61Y
产品特点: 焊接式针型阀主要有截止阀和球阀,其作用是开启或切断管道通路。该阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,比其他类型的阀门能够耐受更大的压力,该阀的密封性良好,一般用于较小流量,较高压力的气体或液体(如蒸汽、油品)介质的密封。
  J61Y焊接式针型阀的详细资料:

J61Y焊接式针型阀



J61Y焊接式针型阀概述

针型阀是仪表测量管路系统中重要组成部分,该阀主要有截止阀和球阀,其作用是开启或切断管道通路。该阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,比其他类型的阀门能够耐受更大的压力,该阀的密封性良好,一般用于较小流量,较高压力的气体或液体(如蒸汽、油品)介质的密封。

J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造:GB/T12223-89
焊接尺寸:JB/T 1751-75
结构长度:GB12221
检验与实验:GB/T13927





零件名称
Part name
阀杆、阀盖、螺栓Body,Bonnet bolt
阀杆、阀瓣密封圈Stem,Disc,Gasket
填料
Packing
垫片
Gasket
手柄
Hande
J63Y-170V
铬镍不锈钢Cr.NiStainlesss steel
不锈钢
Stainless steel
聚四氧乙稀、柔性石墨PTEF,Soft graphite
橡胶石棉板Latex asbestos
优质碳钢
High grade
Garbon steelll

 焊接式针型阀主要性能规范Chief property and specifieation

型号
Type
公称压力
(MPa)
Nominal
pressure

试验压力PS(MPs)
 Test pressure
工作压力(MPa)
Working
pressure
工作温度(℃)
Working
temperature
适用介质Applicable
mediun
壳体Shell
密封
(液)Seal
密封
(气)Seal
J613-170V
24.0
7.0
17.6
0.6
17.0
V≤570℃
电站、石油气、水、油品等
Petroleun gas, Oil etc.
FJ63Y-160p
24.0
16.0
17.6
0.6
16.0
P≤200℃
T63Y-320
24.0
16.0
17.6
0.6
16.0
C≤200℃
24.0
16.0
17.6
0.6
16.0
C≤200℃
