   针型阀 : J23W外螺纹针型阀

点击放大
产品型号: J23W
产品特点: J23W外螺纹针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
  J23W外螺纹针型阀的详细资料:

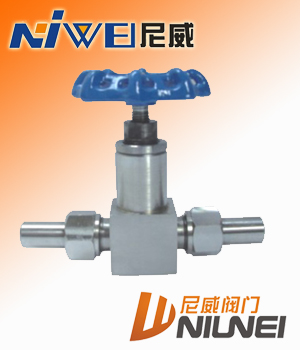

J23W外螺纹针型阀



J23W外螺纹针型阀概述

J23W外螺纹针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。

1、外螺纹针型阀设计制造
      GB/T   12224-1989
      JB/T      7747-1995
2、外螺纹针型阀连接形式:
      对焊式管接头
3、外螺纹针型阀结构特征:
     锥面密封;浮动阀瓣
4、外螺纹针型阀阀门检验和试验:
      GB/T  13927-1992
5、外螺纹针型阀材料:
      碳钢按GB/T  12228-1989的规定
      不锈钢GB/T    1220-1989的规定



外螺纹针型阀性能规范
试验项目
压力值
公称压力
32
壳体试验
48
密封试验
35.5
气压试验
19.2
适用温度
≤425°C
适用介质
水、蒸气、油品等

外螺纹针型阀主要零件材料
型号
阀体
接头
阀杆
螺帽
填料
J21W-320
20#
20#
2Cr13
20#
PTFE
J21W-320P
SS304
SS304
SS304
SS304

外螺纹针型阀主要外形尺寸

规格
M
ø
L1
L
H
D0
重量(KG)
DN6
M20×1.5
ø14×4
66
140
96
63
0.85
DN10
M24×1.5
ø18×4
78
160
115
78
1.1
DN15
M30×2
ø22×4
94
180
122
100
2.0
DN20
M36×2
ø28×4
108
220
156
110
3.5
DN25
M39×2
ø33×4
110
230
170
140
4.3

尼威针型阀相关产品:

J13W内螺纹针型阀  J23W外螺纹针型阀  J24H/W角式外螺纹针型阀
J61Y焊接式针型阀  J49H压力计针型阀  J19H压力表针型阀
J29W压力计截止阀
