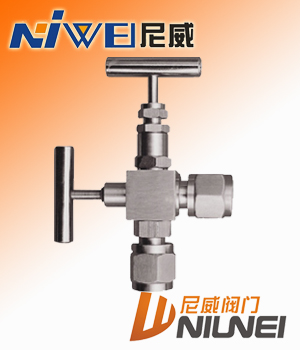

   针型阀 : J29W压力计截止阀

点击放大
产品型号: J29W
产品特点: 压力计截止阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
  J29W压力计截止阀的详细资料:

 J29W压力计截止阀



J29W压力计截止阀概述:

压力计截止阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接

一. J29W压力计截止阀主要零部件材料:

零件名称
Part name

阀体
BODY

阀杆
Stem

阀底座
Base

填料
PACKING

填料阀盖
Packing bonnet

手轮
Hand wheel

J29H-320-DN3

碳钢
Carbon steel

铬不锈钢
Cr,Stainless steel

聚四氟乙稀、柔性石墨
PTEF,Soft graphite

碳钢
Carbon steel

优质碳钢
High grade carbon steel

J29H-320P-DN6

铬镍不锈钢
Cr,Ni Stainless steel

铬不锈钢
Cr,Stainless steel

铬镍不锈钢
Cr,Ni Stainless steel



不锈钢Stainless steel



 二. J29W压力计截止阀主要性能与规范:

型号
Type

公称压力
(MPa)Nominal Pressure

试验压力
PS(MPa)Test pressure

工作压力
(MPa) Working Pressure

工作温度
(℃)Working Temperature

适用介质
Suitable

壳体
(MPa)Shell

密封
(液)Seal

密封
(气)Seal

J29H-320

32

48

35.2

0.6

32

P≤540℃

液化石油气水、酸、蒸汽、油品等

J29H-320P

32

48

35.2

0.6

32

C≤425℃

Petroleum gas Water,Asic,Steam, Oil etc.




三. J29W压力计截止阀主要外形连接尺寸:

型号

公称直径DN(mm)

尺 寸 Dimensions

重量(Kg)

Type

Nominal diameter

L1

D1

D2

L2

H

H1

M1

M2

Weight

J29H-320

3

60

65

50

65

85

93

M14×1.5

M20×1.5

1

J29H-320P

6

60

65

50

65

85

93

M14×1.5

M20×1.5

1
