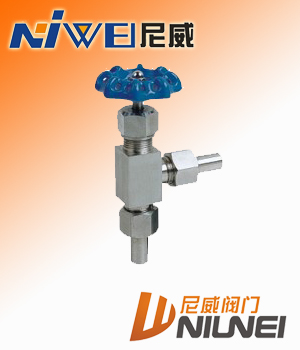

   针型阀 : J24H/W角式外螺纹针型阀

点击放大
产品型号: J24H/W
产品特点: J24H/W角式外螺纹针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
  J24H/W角式外螺纹针型阀的详细资料:

J24H/W角式外螺纹针型阀



J24H/W角式外螺纹针型阀概述

J24H/W角式外螺纹针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。

J24H/W角式外螺纹针型阀主要零部件材料

零件名称
阀体、阀盖
阀杆、阀瓣
填料
J24W-160P-DN3
铬镍不锈钢
铬镍不锈钢
聚四氟乙稀、柔性石墨
J24W-320P-DN6
优质碳钢
铬镍不锈钢
聚四氟乙稀、柔性石墨

J24H/W角式外螺纹针型阀主要性能规范

型号
公称压力(MPa)
试验压力(MPa)
工作压力 (MPa)
工作温度 (℃)
适用介质
壳体 (MPa)
密封 (液)
密封 (气)
J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤540℃
液化石油气水、酸、蒸汽、油品等
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425℃


J24H/W角式外螺纹针型阀主要外型及连接尺寸

型号
公称直径DN(mm)
尺 寸
重量(Kg)
L1
Do
H
H1
D
D1
J24W-160P-DN3
3
80
65
159
168
14
3
1.0
J24W-320P-DN6
6
80
65
159
168
14
6
1.0
