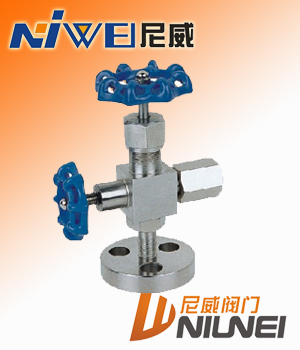

   针型阀 : J49H压力计针型阀

点击放大
产品型号: J49H
产品特点: 针型阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
  J49H压力计针型阀的详细资料:

J49H压力计针型阀



压力计针型阀的概述:

针型阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接



二、压力计针型阀主要零件材料

零件名称
Part name

阀杆
Stem

阀体
Body

阀底座
Base

填料
Packing

填料阀盖 Packing
bonnet

手轮Handwheel

J49H-320-DN3

碳钢
Carbon steel

铬不锈钢
Cr. Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

碳钢Carbon steel

优质碳钢
High grade carbon steel

J49H-320P-DN6

铬镍不锈钢
Cr. Ni Stainless stee

铬不锈钢
Cr. Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢Stainless steel

三、压力计针型阀主要性能规范

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

J49H-320

32.0

48.0

35.2

0.6

32.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

J49H-320P

32.0

48.0

35.2

0.6

32.0

C≤425 OC

四、压力计针型阀主要外形及连接尺寸

型号
Type

公称直径DN(mm)

尺寸 Dimension

重量(kg)Weight

L1

D1

D2

L2

H

H1

h

H’

M1

L3

J49H-320

3

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3

J49H-320P

6

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3
