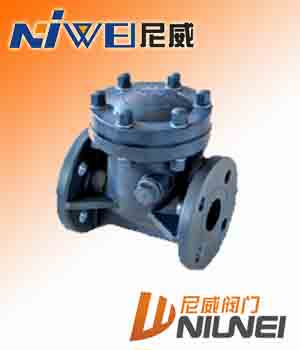

   止回阀 : H44X-10S塑料旋启式止回阀

点击放大
产品型号: H44X-10S
产品特点: 化学性能优:本产品无毒、无味、耐酸碱、耐腐蚀,使用范围广。PPR主要用于食品、饮料、自来水、 纯净水等具有卫生要求的液体管道及设备,也可用于腐蚀性小的液体管道及设备;PP、GFRPP主要用于腐蚀性较大的强酸、强碱及混合酸的液(气)体流通。
  H44X-10S塑料旋启式止回阀的详细资料:

H44X-10S塑料旋启式止回阀

H44X-10S塑料旋启式止回阀概述

产品特点:
(1)工作压力高:各种材质在常温下工作压力分别可达1.0Mpa.
(2)使用温度广:PPR的使用温度为-20℃~+70℃;PP的使用温度为-20℃~+95℃;GFRPP的使用温度-20℃~+120℃。
(3)抗冲性能好:PPR、GFRPP具有较高的机械强度和耐冲击性。
(4)液体流动阻力小:产品内壁光滑,摩擦系数小,输送效率高。
(5)化学性能优:本产品无毒、无味、耐酸碱、耐腐蚀,使用范围广。PPR主要用于食品、饮料、自来水、
纯净水等具有卫生要求的液体管道及设备,也可用于腐蚀性小的液体管道及设备;
PP、GFRPP主要用于腐蚀性较大的强酸、强碱及混合酸的液(气)体流通。
(6)安装方便、密封性好:本产品质轻,采用粘接或焊接,管件齐全,施工简便,密封性好,劳动强度小

塑料旋启式止回阀零件材质表

NO 名称 材质
1 阀体 FRPP、PVDF
2 阀盖 FRPP、PVDF
3 活板 FRPP、PVDF
4 密封板托盘 FRPP、PVDF
5 阀杆 FRPP、PVDF
6 密封压紧 PTFE、EPDM
7 上盖密封 EPDM、FPM
8 轴心 FRPP、PVDF
9 螺帽 FRPP、PVDF
10 垫片 FRPP、PVDF
11 螺帽 不锈钢、钢
12 垫片 不锈钢、钢
13 垫片 PTFE(PVDF、FRPP)
14 螺帽 FRPP、PVDF
15 国定螺丝 FRPP、PVDF
16 固定销 FRPP、PVDF

塑料旋启式止回阀规格尺寸表

DN D1 D2 n-¢ L T 工作压力(Mpa)
JIS DIN ANSI JIS DIN ANSI PVDF CPVC FRPP
25 90 85 80 125 4-19 4-14 4-16 160 16 0.7 0.7 0.6
40 105 110 99 140 4-19 4-18 4-16 180 18 0.7 0.7 0.6
50 120 125 120 155 4-19 4-18 4-19 200 21 0.7 0.7 0.6
65 140 145 140 175 4-19 4-18 4-19 240 23 0.7 0.7 0.6
80 150 160 152 185 8-19 8-18 4-19 260 25 0.7 0.7 0.6
100 175 180 190 210 8-19 8-18 8-19 300 26 0.5 0.5 0.5
125 210 210 216 25 8-23 8-18 8-22 350 27 0.5 0.5 0.5
150 240 240 240 280 8-23 8-23 8-22 400 27 0.5 0.5 0.4
200 290 295 298 330 12-23 8-23 8-22 500 34 0.5 0.5 0.4

注:DN32可用DN40进行改制,本厂生产的为JIS.如用其它标志,请在订货时告知。
