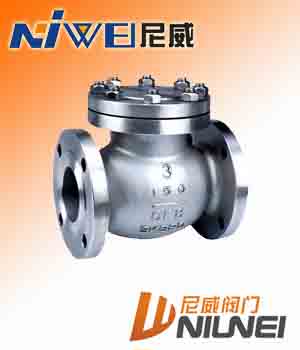

H41H/W美标升降式止回阀

美标升降式止回阀产品特点：

美标止回阀压力:150LB-900LB口径:1/2"-32"材质:碳钢/不锈钢

美标升降式止回阀尺寸表:

磅级 Class	公称通径DN		尺    寸
	in	mm	d	L	D	D1	D2	b	H	Z-φd
150Lb	11/2	40	38	165	127	98.4	73	14.5	154	4-φ15
	2	50	51	203	152	120.6	92	16	175	4-φ19
	21/2	65	64	216	178	139.7	105	17.5	177	4-φ19
	3	80	76	241	191	152.4	127	24.0	191	4-φ19
	4	100	102	292	229	190.5	157	24.0	222	8-φ19
	6	150	152	356	279	241.3	216	25.5	325	8-φ22
	8	200	203	495	343	298.4	270	29.0	383	8-φ22
	10	250	254	622	406	361.9	324	30.5	448	12-φ25
	12	300	305	698	483	431.8	381	32.0	540	12-φ25
	14	350	357	787	533	476.2	413	35.0	560	12-φ29
300Lb	11/2	40	38	241	156	114.3	73	21.0	172	4-φ22
	2	50	51	267	165	127	92	22.5	198	8-φ19
	21/2	65	64	292	190	149	105	25.5	204	8-φ22
	3	80	76	318	210	168.3	127	29.0	222	8-φ22
	4	100	102	356	254	200	157	32	277	8-φ22
	6	150	152	445	318	269.9	216	37.0	346	12-φ22
	8	200	203	533	381	330	270	42.0	412	12-φ25
	10	250	254	622	445	387.5	324	48.0	465	16-φ29
	12	300	305	711	520	451	381	51.0	562	16-φ32
600Lb	11/2	40	38	241	156	114.5	73	30	-	4-φ22
	2	50	51	292	165	127	92	33	-	8-φ19
	21/2	65	64	330	190	149	100	36	-	8-φ22
	3	80	76	356	210	168	127	39	-	8-φ22
	4	100	102	432	273	216	157	45	-	8-φ25
	6	150	152	559	356	292	216	55	-	12-φ29
	8	200	200	660	419	349	270	63	-	12-φ32
	10	250	248	787	508	432	324	71	-	16-φ35
	12	300	298	838	559	489	381	74	-	20-φ35
