   止回阀 : HQ44X微阻球形止回阀

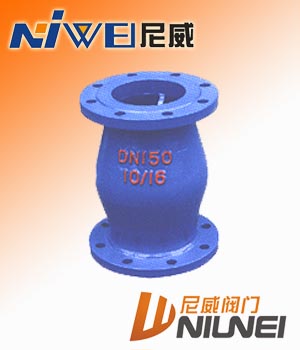

点击放大
产品型号: HQ44X微阻球形止回阀
产品特点: 微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。
  HQ44X微阻球形止回阀的详细资料:

HQ44X微阻球形止回阀

一、微阻球形止回阀产品概述

      微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。

                                           尼威微阻球形止回阀



 二、微阻球形止回阀主要技术参数

公称压力:1.0~1.6MPa

公称通经:50~1000mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

三、微阻球形止回阀主要零部件材料

零件名称
阀体
阀瓣
阀座
弹簧
材料
铸铁、球铁、铸钢
铸铜、不锈钢
铜、不锈钢

不锈钢

四、微阻球形止回阀主要外形连接尺寸

DN(mm)
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
L
203
216
241
292
330
356
495
622
698
781
914
978
978
1295
1448
1600
1760
1900
H
180
210
225
245
280
320
380
450
470
500








H1






510
570
640
715
815
825
980
1155
1260
1350
1660
1700
